В данной статье мы рассмотрим процесс проверки катушек зажигания. В автомобильной системе зажигания катушки играют ключевую роль, осуществляя подачу высокого напряжения на свечи зажигания, что необходимо для формирования искры и последующего воспламенения топлива. Без корректного функционирования этого элемента автомобиль не сможет двигаться должным образом. Поломки катушек зажигания зачастую происходят по стандартным причинам: повреждение проводов, короткие замыкания, разрушение изоляции и механические повреждения корпуса. Важно уметь диагностировать неисправности и устранять их.
- Проверка сопротивления: измерьте сопротивление катушки зажигания мультиметром.
- Тест на изоляцию: проверьте изоляцию обмоток катушки на наличие пробоев.
- Оценка искры: проверьте наличие искры на свечах зажигания при запуске двигателя.
- Симптомы неисправности: обратите внимание на пропуски зажигания и потерю мощности.
- Тест на короткое замыкание: проверьте, нет ли короткого замыкания на корпус катушки.
Принцип действия катушки зажигания
Истинная структура катушки зажигания заключается в преобразовании 12-вольтового тока аккумулятора в высоковольтный, достигающий 15-25 тысяч вольт. Устройство состоит из обмоток низкого и высокого напряжения, которые могут располагаться по-разному в зависимости от типа катушки.
На устаревших автомобилях часто используется одна центральная катушка, где первичная обмотка включает 120-200 витков медной проволоки. Вторичная обмотка имеет по сравнению с ней 25-50 тысяч витков и меньший диаметр провода. Отрицательный контакт вторичной обмотки соединён с отрицательным контактом первичной, а положительный вывод идёт на крышку. Высокое напряжение выводится через эту конструкцию.
Чтобы повысить электромагнитное поле, обе обмотки наматываются на металлический сердечник. В некоторых вариантах, чтобы предотвратить перегрев, как сердечник, так и обмотки заливаются маслом, которое выступает как изолятор и охлаждающая жидкость, что помогает продлить срок службы устройства.

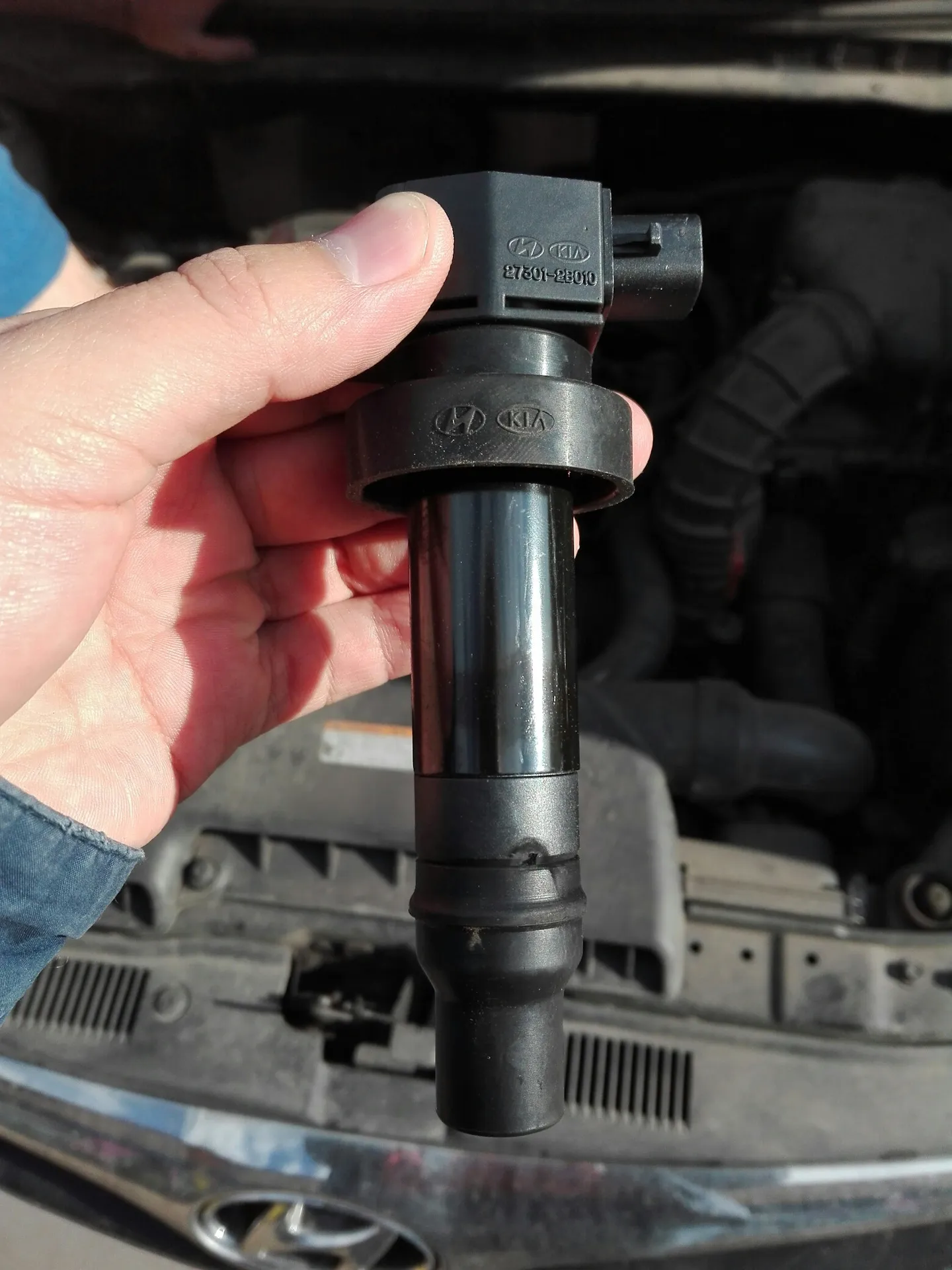

Рассмотрим другой тип катушек, известный как индивидуальная катушка зажигания, устанавливаемая на каждый цилиндр. У неё также есть две обмотки, но они расположены иначе: первичная обмотка находится внутри, а вторичная — снаружи.
Индивидуальная
Индивидуальные катушки, устанавливаемые на каждый цилиндр вместе с электронной системой зажигания, имеют более сложную конструкцию. Например, они могут содержать диоды во вторичной обмотке, которые защищают от избыточного тока. Высокое напряжение подаётся не через распределитель, а непосредственно на свечи зажигания, для чего разработано специальное устройство с изолированным корпусом, стержнем и пружиной.
Существует ещё один тип катушек — двухвыводные, которые способны генерировать импульс сразу для двух цилиндров. Эти катушки могут объединяться в один блок, образуя четырёхвыводную катушку зажигания.
Схема двухискровой катушки
Общим характеристикой всех типов катушек является значение их сопротивления: в первичной обмотке оно колеблется между 0,5 и 3,5 Ом, в то время как во вторичной оно составляет от 6 до 15 кОм. При измерениях значительные отклонения от этих показателей указывают на неисправную катушку зажигания.
Однако важно помнить, что нет универсальных нормативов для таких параметров:
- сопротивление каждой обмотки
- время искрообразования
- энергетическая насыщенность искры
- ток искры
- индуктивность первичной обмотки.
Для того чтобы проверить соответствие с нормами, нужно знать характеристики конкретной катушки, которая установлена на автомобиле. При отсутствии искры стоит в первую очередь оценить её работоспособность.
Неисправность катушки зажигания: симптомы
Рассмотрим основные признаки, указывающие на то, что катушка зажигания вышла из строя:
- Первый признак — «троение» двигателя, которое становится всё более выраженным.
- При холодном запуске двигатель «троит» до тех пор, пока не достигнет рабочей температуры.
- В дождливую погоду работа двигателя становится неустойчивой.
- Резкое увеличение подачи топлива может вызывать потерю мощи.
Также загоревшийся индикатор Check Engine на приборной панели может сигнализировать о неисправности катушки зажигания, но этот вывод не всегда однозначен, так как существует множество других возможных неисправностей, таких как проблемы со свечами и высоковольтными проводами. Для точной диагностики необходимо провести детальную проверку системы зажигания. Если автосканер покажет код P0363, это будет свидетельствовать о проблеме именно с катушкой зажигания.
Первым способом проверки катушки зажигания является использование мультиметра. Я подключаю мультиметр к выводам катушки, устанавливая его в режим измерения сопротивления. Нормальные значения сопротивления обмоток могут варьироваться в зависимости от модели автомобиля, но слишком высокие или низкие показатели могут свидетельствовать о неисправности катушки. Если я замечаю значительные расхождения, это может быть явным признаком того, что катушка нуждается в замене.
Второй способ – это обращение внимания на симптомы неполадок в автомобиле. Если я замечаю трудности при запуске двигателя, особенно в холодное время года, это может указывать на проблемы с катушкой зажигания. Также стоит обратить внимание на «пропуски зажигания» во время движения: двигатель может вести себя нестабильно, проявляя подергивания или потерю мощности, что также указывает на возможные проблемы с катушкой.
Третий способ – визуальная проверка катушки зажигания. Я осматриваю саму катушку на предмет трещин, повреждений или коррозии. Даже незначительные дефекты на поверхности могут ухудшить её работу. Если я замечаю, что из-под катушки выделяется масло или есть следы изоляции, это также может указывать на её неисправность. В таких случаях я рекомендую заменить катушку, чтобы избежать более серьезных проблем с запуском двигателя.
Причины неисправности катушки зажигания
Существуют различные причины, приводящие к серьезным поломкам катушки зажигания. Вот некоторые из них:
- Механические повреждения в результате длительной эксплуатации. Со временем изоляция разрушается, что может привести к утечкам масла на корпус, что также создает проблемы. Обычно вместо ремонта заменяют поврежденную катушку.
- Контакты могут окисляться и покрываться налётом, что приводит к перегреву и коротким замыканиям, что часто происходит из-за повышенной влажности. Такие условия могут возникнуть при проезде по лужам или во время сильных дождей. Зимой этот эффект усугубляется реагентами против обледенения, которые загрязняют моторный отсек.
- Отдельные катушки, расположенные на цилиндрах, подвержены перегреву, что значительно снижает их эффективность и продолжительность жизни. Важно защитить их от высоких температур и обеспечить качественное охлаждение подкапотного пространства.
- Постоянная вибрация от двигателя может негативно сказаться на индивидуальных катушках. Необходимо стремиться к стабильной работе двигателя, чтобы минимизировать вибрации.
- Неисправные свечи зажигания также могут оказать влияние. Не удивительно, что у водителей, чаще меняющих свечи, катушки служат значительно дольше.
Катушки зажигания являются долговечными и надежными элементами системы. Причинами их поломок чаще всего становятся возрастные изменения или потеря изоляции. Если возникнет необходимость, следует знать, как их диагностировать.
Как проверить катушку зажигания
Существуют несколько простых и более сложных методов, позволяющих получить точную информацию о состоянии катушки зажигания. Некоторые из них могут быть выполнены самостоятельно с использованием подручных средств, в то время как для других понадобятся специализированные измерительные устройства и софт.
Осмотрев ее

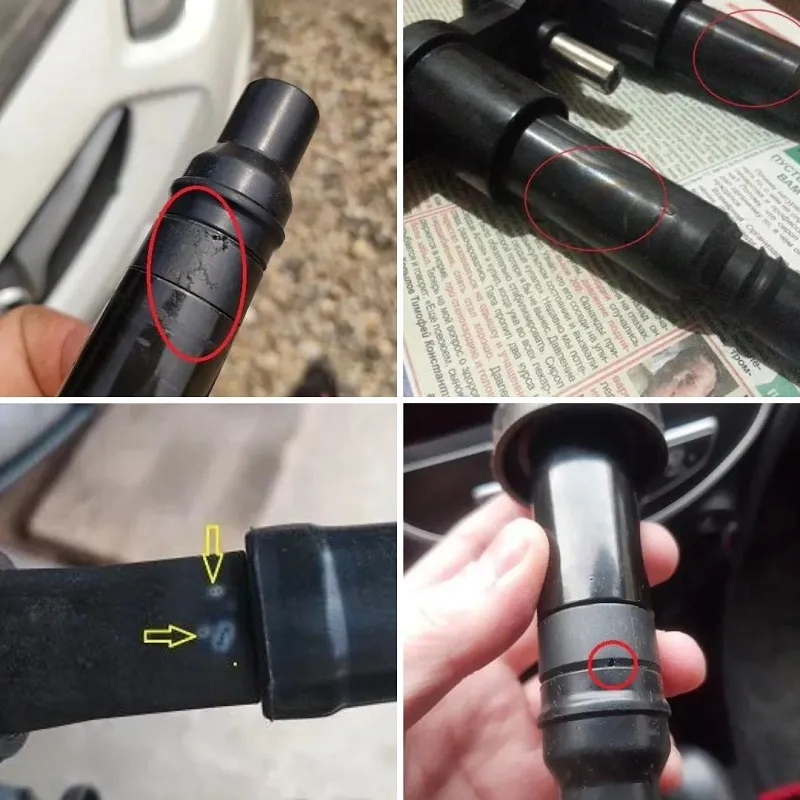

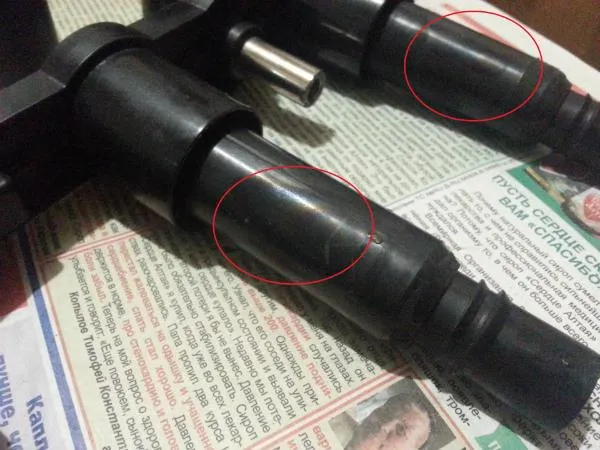

Визуальная проверка катушки может помочь выявить неисправности, сравнив её с исправной катушкой. Обратите внимание на наличие механических повреждений, следов плавления, копоти и пятен на корпусе. Если выявлены проблемы, катушку стоит заменить, так как ремонт может быть слишком сложным и затратным.
Отключением или перемещением

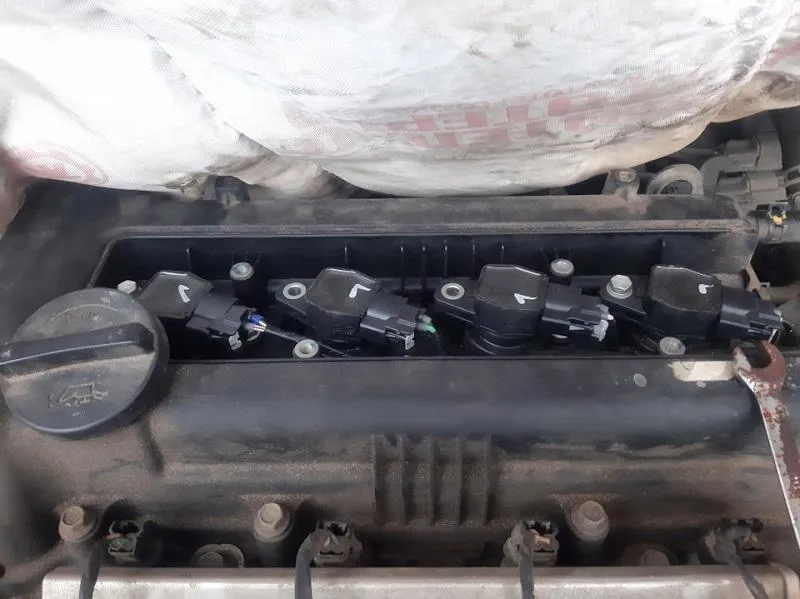

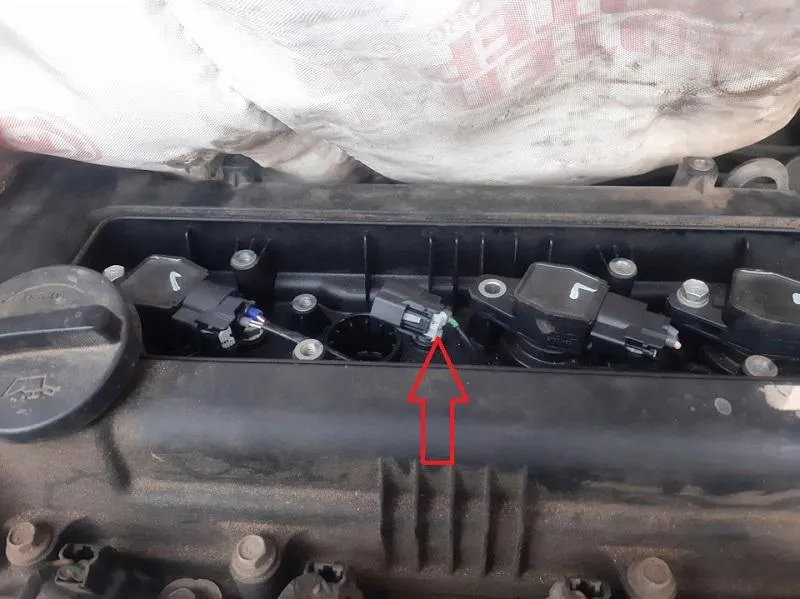

Перестановка катушек зажигания между цилиндрами также может спровоцировать проверку их работоспособности. Если подозреваете, что катушка на одном из цилиндров неисправна, просто перенесите её на другой цилиндр и проверьте, как изменится ситуация. Установите катушку, снятую с проблемного цилиндра, на другое место.
Если неисправность переместилась на новый цилиндр, значит, причина действительно в катушке. Если же проблема осталась на прежнем цилиндре, возможно, дело в свечах зажигания, форсунках или проводах и разъемах.
На искру
Проверить катушку «на искру» можно так:
- Снимите катушку или, если у вас одна общая катушка, отсоедините наконечник от свечи и подсоедините его к отдельной исправной свече. Если таковой нет, возьмите свечу от соседнего цилиндра с помощью свечного ключа.
- Установите катушку или наконечник на новую свечу.
- Прижмите свечу через изолированные пассатижи к кузову или любой металлической части двигателя.
- Активируйте стартер на несколько секунд.
- Рабочая катушка должна подать высоковольтный импульс и создать искру на свече. Искра должна иметь фиолетовый цвет, а если она жёлтая или отсутствует, то это указывает на проблемы с катушкой зажигания.
Этот метод проверки не является оптимальным, так как при работе в камере сгорания создаётся высокое давление, которое затрудняет искрообразование на свече. В такой ситуации катушка работает в более щадящих условиях.
Тестером из шприца
Можно сделать самодельный тестер, используя медицинский шприц объёмом 10 куб. см. Вместо иглы в поршень шприца устанавливается винт диаметром 4 мм. Он фиксируется, а к нему наружу прикручивается свечной наконечник. К поршню шприца прикрепляется медный провод, который выводится на массу. К наконечнику подсоединяется высоковольтный провод, после чего следует включение зажигания.
Внутри шприца между присоединённым наконечником и проводом на поршне должна образоваться искра. Поршень необходимо медленно отвлекать от наконечника. Если длина искры равна 40 мм, это свидетельствует о нормальном состоянии катушки. Если искра пропадает после 2,5 мм и выглядит тускло, значит, имеются проблемы.

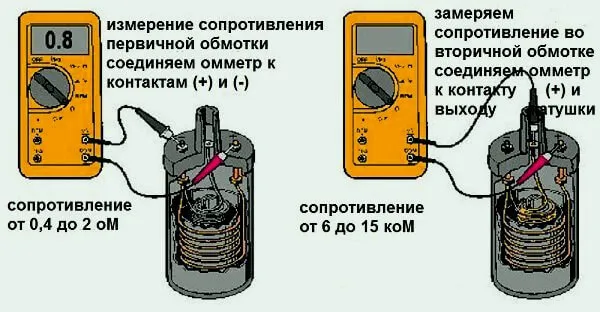

Как проверить катушку зажигания мультиметром

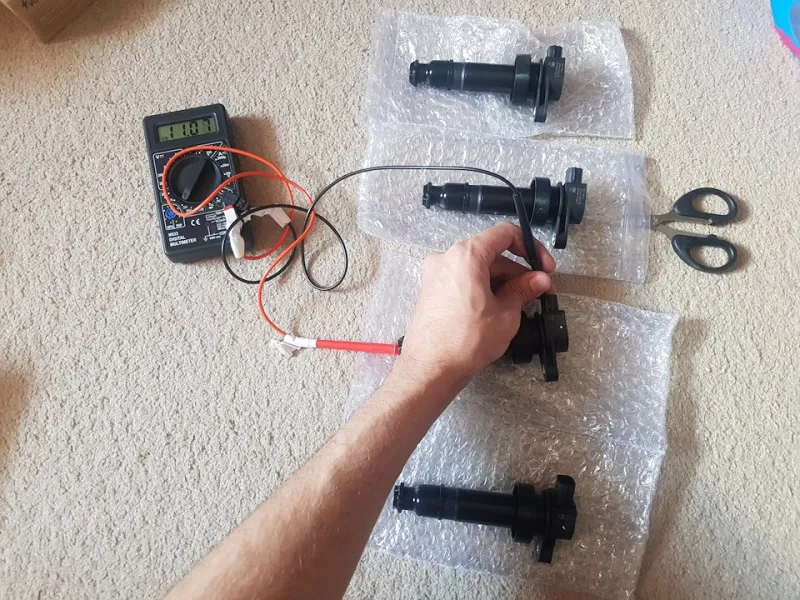

С помощью мультиметра по очереди измеряются значения первичной, а затем вторичной обмотки. При этом катушку следует проверять отдельно, проводя измерения на столе. Важно точно определить, где находятся контакты обеих обмоток, чтобы корректно подключить измерительный прибор.

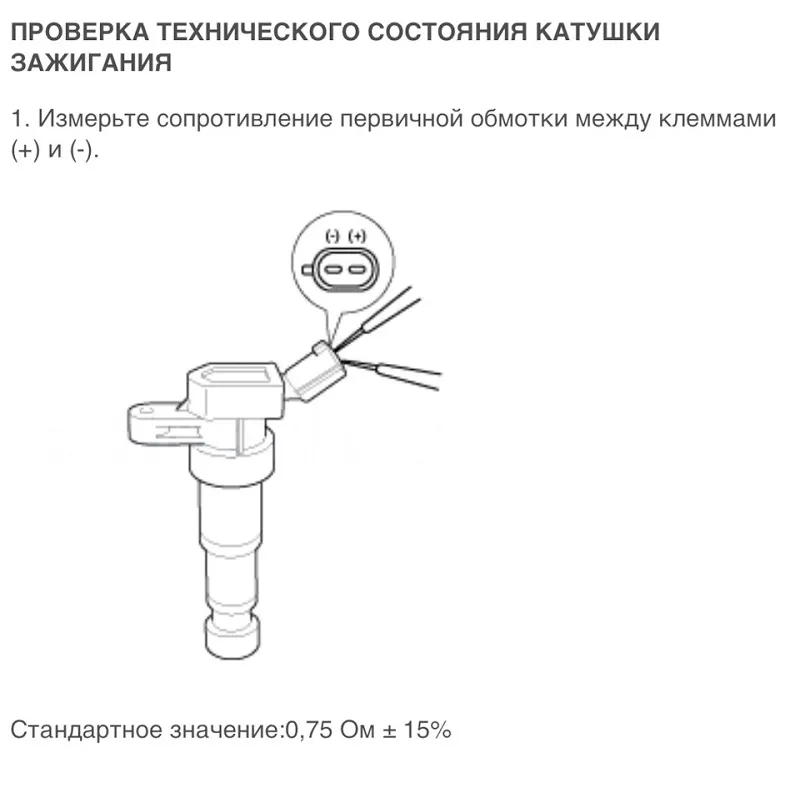

Сначала проводим замеры для первичной обмотки. Подключение к выводам можно выполнять без соблюдения полярности. Значения, которые показал исправный элемент, должны находиться в диапазоне от 0,5 до 3,5 Ом.
Для измерения сопротивления вторичной обмотки необходимо установить мультиметр на 200 кОм. Подключение следует выполнить к выводам вторичной обмотки, обращая внимание на полярность: черный провод к выводу 2, а красный — к выводу на свечу. Значение, которое должно получиться, колеблется от 3 до 19 кОм или от 300 до 400 кОм.
Температура катушки также важна: горячая катушка демонстрирует низкое сопротивление, тогда как остывшая — высокое.
Минимальные показатели сопротивления или их аномально низкие значения указывают на возможные проблемы с изоляцией или межвитковое замыкание. Высокое сопротивление, наоборот, говорит о плохом контакте или разрыве в обмотке. Следует проверить все катушки в системе, чтобы выявить ту, которая отличается по сопротивлению от остальных.
Внутреннее сопротивление мультиметраСопротивление вторичной обмоткиСопротивление первичной обмотки
Осциллографом

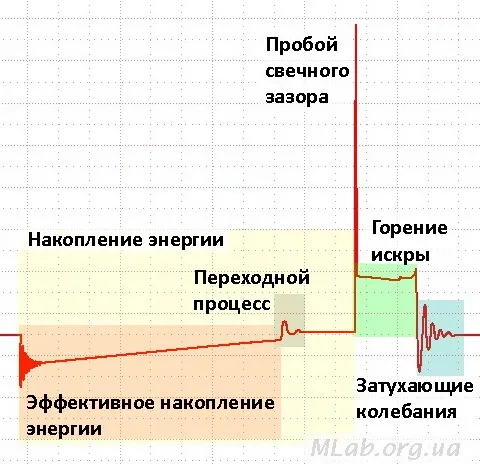

Наиболее точные данные о состоянии катушки зажигания предоставляет осциллограф. В дополнение к самому осциллографу потребуется специальное программное обеспечение для интерпретации результатов. Замыкание между витками вторичной обмотки можно выявить именно с помощью такого анализа. Это достаточно сложная ситуация, которую не удастся проверить другими методами.
Диагностика осуществляется путем интерпретации осциллограммы. По графику, полученному с осциллографа, можно с уверенностью установить наличие неисправности в катушке зажигания. При возникновении замыкания в ней происходит нарушение искрообразования и воспламенения топливной смеси в двигателе, что сразу станет заметно по снижению мощности, особенно при увеличенной подаче смеси в цилиндры.
Если вы нашли информацию полезной, не стесняйтесь оставить комментарий. Если же она была бесполезной или не точной, тоже сообщите об этом.
Вопросы по теме
Как определить, что проблема именно в катушке зажигания, а не в других элементах системы зажигания?
Признаки неисправности катушки зажигания могут быть схожи с симптомами других проблем в системе, такими как неисправные свечи зажигания или провода. Чтобы исключить другие элементы, сначала проверьте состояние свечей: они должны быть чистыми и без трещин. Затем проследите за работой двигателя: если он работает нестабильно или может переключаться на аварийный режим, это может указывать на проблемы с катушкой. Лучше всего провести полный диагностический тест, используя мультиметр и проверить сопротивление в катушке и других компонентах системы.
Можно ли проверить катушку зажигания, не снимая её с автомобиля?
Да, существует возможность проверять катушку зажигания, не снимая её. Для этого необходимо использовать специальный диагностический прибор или осциллограф, который позволит измерить сигналы, выходящие из катушки. Если вы наблюдаете нестабильные сигналы или отсутствие искры, это свидетельствует о неполадках в катушке. Однако, для более точной диагностики и проверки сопротивления лучше всё же снять катушку и воспользоваться мультиметром для измерения её параметров.
Какие особенности стоит учитывать при тестировании катушек зажигания на разных автомобилях?
При тестировании катушек зажигания на различных автомобилях стоит помнить, что каждая марка и модель может иметь свои тонкости, связанные с подключением катушек и их конструкцией. Некоторые катушки могут быть интегрированы в систему блока управления двигателем, что затрудняет диагностику. Также степень доступа к катушкам может варьироваться: на некоторых автомобилях они могут располагаться в труднодоступных местах. Необходимо всегда обращаться к руководству по эксплуатации вашего автомобиля, чтобы понимать, как правильно проводить тестирование для вашей конкретной модели.
