Датчик эффекта Холла играет ключевую роль в системах бесконтактного зажигания. Проблемы с его корректной работой могут отрицательно повлиять на функциональность двигателя внутреннего сгорания (ДВС). Кроме того, данный датчик используется в других электронных системах автомобилей. В этом материале мы рассмотрим различные сферы его применения, признаки неисправностей и процесс замены датчика Холла.
- Определение: Датчик Холла – это электронный компонент, который используется в автомобилях для определения положения и скорости вращения деталей.
- Принцип работы: Работает на основе эффекта Холла, при котором в проводнике, находящемся в магнитном поле, возникает электрический потенциал.
- Применение: Используется в системах зажигания, управления коробкой передач, ABS и других датчиках, чтобы обеспечивать точную информацию о положении.
- Проверка: Для проверки датчика понадобится мультиметр: измеряется напряжение на выходе при наличии магнитного поля.
- Преимущества: Высокая точность, отсутствие механического износа, надежность и долговечность.

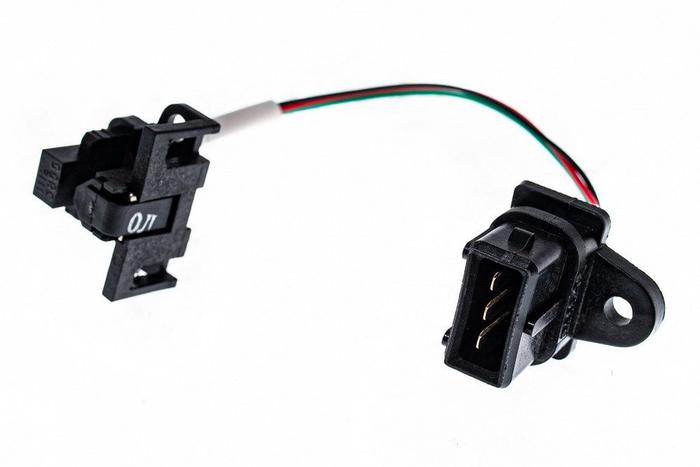

Датчик Холла — это
Сначала разберемся, что же такое датчик Холла (или ДХ)?
Это устройства, которые измеряют и преобразуют магнитное поле. В его работе основывается так называемый эффект Холла.
Напряжение на выходе датчика пропорционально силе магнитного поля. Это физическое явление было открыто в 1879 году ученым Эдвином Холлом из США. Эффект Холла активно используется для безконтактного определения, фиксации и измерения скорости, а также тока.
Датчик Холла: принцип работы в авто
Функционирование датчика Холла основано на физическом эффекте, который получил название в XIX веке. Его массовое применение в автомобилях началось в 70-80-х годах XX века, когда производители начали переходить от контактных систем зажигания к электронным.
Принцип работы ДХ довольно прост. Момент вращения двигателя передается на металлические лопасти, расположенные в специальных прорезях. Сформированное магнитное поле генерирует электрический импульс, который поступает в коммутатор. Он открывает транзистор, и энергия подводится к катушке зажигания, где низковольтный сигнал преобразуется в высоковольтный для передачи на свечу зажигания.
Контактная часть ДХ предусматривает соединение с массой автомобиля, подключение питающего напряжения в 6 В и вывод для импульса на коммутатор.
Датчики Холла, используемые в системе зажигания, имеют ряд преимуществ:
- Отсутствие контактной части — устраняется проблема подгорания контактов.
- Подводимое к свече напряжение значительно выше — до 30 В вместо 15.
Кроме применения в системе зажигания, датчики Холла также находят свое использование в антиблокировочной системе, тормозах и тахометрах, что добавляет дополнительные функции для автомобиля, такие как:
- Увеличение производительности ДВС
- Ускорение работы всех систем автомобиля.
Это в итоге приводит к улучшению комфортности и безопасности во время эксплуатации автомобиля.
Признаки неисправности
Неисправности датчика Холла могут проявляться по-разному, и их диагностика может быть сложной даже для опытных специалистов. Наиболее распространенные признаки проблем с датчиком Холла включают:
- Трудности или полное отсутствие запуска ДВС
- Нестабильная работа мотора на холостом ходу
- Рывки автомобиля при высоких оборотах
- Остановка двигателя во время движения.
Если вы заметили данные симптомы, рекомендуется провести проверку работоспособности датчика.
Как проверить датчик Холла
Состояние датчика Холла можно проверить с помощью нескольких методов. Давайте познакомимся с несколькими наиболее распространенными и эффективными способами.
Имитируем наличие
Для быстрых тестов датчика Холла можно имитировать работу контроллера. Этот метод полезен, когда система зажигания получает питание, но искра не образуется. Предполагается выполнить следующие шаги:
- Отсоединить проводку (из трех штекеров) от трамблера.
- Прикоснуться концом высоковольтного провода катушки зажигания к массе (кузову) автомобиля.
- Включить зажигание.
- При помощи короткого провода замкнуть контакты под номерами 2 (минус) и 3 (сигнал).
- Если появился искровой разряд в проводе катушки, значит, проблема в датчике Холла.
Мультиметром
Другим популярным методом проверки датчика Холла является использование мультиметра. Этот способ позволяет измерить напряжение на выходе датчика, и нормальными значениями считаются диапазоны от 0.4 до 11 Вольт.
Датчик Холла, или Hall sensor, — это полупроводниковый прибор, который используется в автомобилях для определения положения и скорости вращения различных элементов. Принцип его работы основан на эффекте Холла, который заключается в появлении электрического поля в проводнике, когда через него проходит ток и он находится в магнитном поле. В автомобильной электронике эти датчики применяются в системах управления двигателем, ABS, а также в системах зажигания для точного контроля работы различных компонентов.
Для проверки исправности датчика Холла я рекомендую использовать мультиметр. Сначала необходимо отключить датчик от электрической цепи. Затем с помощью мультиметра можно измерить его сопротивление. Хороший датчик должен показывать определённое значение на выводах, когда магнитный объект приближен к нему, и иное значение, когда этот объект удалён. Также стоит обратить внимание на наличие сигнала при вращении вала или движении другого элемента, к которому датчик подключён.
Важно понимать, что датчики Холла могут быть как цифровыми, так и аналоговыми. Цифровые датчики выдают четкий сигнал, который указывает на наличие или отсутствие магнитного поля, в то время как аналоговые могут предоставлять диапазон значений, что позволяет более точно определить положение объекта. В случае возникновения проблем с работой двигателя или системы управления, всегда стоит проверить исправность датчика Холла, так как его сбои могут привести к неправильной работе всего агрегата.
Замена на новый
Если необходимо проверить работоспособность датчика Холла в трамблере, можно установить новый или известный как исправный датчик, который можно взять у знакомых или договориться в магазине. Если после установки новой детали проблемы исчезнут, следует приобрести новый датчик.
Проверка сопротивления
Для проверки состояния контроллера в системе зажигания можно измерить его сопротивление. Здесь потребуется мультиметр и самодельная схема из гибких проводов, светодиода и резистора на 1 кОм. Чтобы создать схему, резистор припаивается к ножке светодиода, а к выходу резистора — два проводка, длина которых позволяет удобно выполнить методику.
Для тестирования сопротивления датчика Холла выполните следующие шаги:
- Снимите крышку распределителя, отсоедините трамблер и штекерную колодку.
- Проверьте целостность цепи питания, прикоснувши контакты мультиметра (в режиме измерения напряжения) к 1-й и 3-й клемме. Включите зажигание. Если цепь исправна, мультиметр покажет 10-12 В.
- К тем же клеммам подключите ранее подготовленную схему со светодиодом. Лампочка должна загореться. Если этого не произошло, поменяйте местами провода для изменения полярности.
- Проведите провод с третьей клеммы на вторую.
- С помощью стартера или вручную прокрутите распредвал, наблюдая за светодиодом.
- Периодическое свечения лампочки свидетельствует об исправности датчика Холла.
Метод проверки контроллера схож для всех марок автомобилей, отличия могут быть только в расположении отдельных компонентов.
Как проверить датчик Холла на ВАЗах
Теперь давайте узнаем, как быстро и без проблем можно проверить датчик Холла на некоторых моделях российских автомобилей.
2109
В ВАЗ 2109 проверка датчика Холла может быть выполнена без снятия с трамблера, используя вольтметр и две булавки.
Порядок проверки такой:
- При помощи булавок проколите изоляцию зеленого провода (командный сигнал для коммутатора) и черно-белого провода (масса).
- Соедините выводы измерительного аппарата с булавками.
- Включите зажигание.
- Медленно прокрутите коленвал ДВС, используя отвертку для захвата шлицев маховика через лючок на картере сцепления.
- Запишите показания прибора – нормальными считаются значения от 0.4 до 9-12 В. Значения будут циклически изменяться в зависимости от прокрутки коленвала и положения бегунка.
Если у вас нет измерительного устройства, можно воспользоваться заведомо исправным контроллером, но это потребует времени на демонтаж и установку нового датчика Холла.
2106
Вывод о неисправности датчика Холла в ВАЗ 2106 можно сделать после проверки цепи питания, катушек зажигания, проводов и контактных элементов. Проблемы с контроллером проявляются следующими симптомами:
- Резкое увеличение расхода топлива
- Нехватка мощности двигателя, вплоть до полной остановки
- Неисправность запуска силовой установки.
Существует несколько способов проверки датчика Холла на ВАЗ 2106, рассмотрим самый простой метод, который удобно выполнять вдвоем. Этапы работы следующие:
- Отсоедините фишку питания с контроллера.
- Снимите центральный проводник с крышки трамблера, открыв тем самым наконечник.
- Замкните контакты под номерами 2 и 3 отдельным проводом.
- Подводите центральный проводник к массе (двигателю или кузову) на расстоянии 3-5 мм.
- Включите зажигание – между проводом и массой должна наблюдаться искра.
Если искра не появляется, то датчик Холла следует заменить.
Замена датчика Холла на ВАЗ 2109
Замена датчика Холла на ВАЗ 2109 доступна каждому автолюбителю. Вот пошаговая инструкция по замене:
- Сначала необходимо снять трамблер.
- Снимите крышку трамблера, выровняв метки газораспределительного механизма и коленчатого вала.
- Запомните, как был расположен трамблер, затем открутите крепежные элементы с помощью гаечного ключа.
- Осторожно выведите из зацепления разные фиксирующие элементы и стопоры.
- Вал вытаскивается из трамблера.
- Обесточивается питающая колодка, затем отвинчиваются болты, которые удерживают контактную часть.
- Датчик Холла (ДХ) аккуратно извлекается через образовавшуюся щель.
- Установка нового компонента и сборка осуществляется в обратном порядке.
- Легкие рывки двигателя во время движения.
- Неожиданная остановка мотора.
- Трудности с запуском силовой установки.
- Снимается распределитель зажигания.
- Извлекается фиксирующий штифт, который соединяет стакан с валом и пластиковую деталь с выступом. В качестве инструмента для выколотки используется болт подходящего диаметра.
- Убирается старый контроллер и устанавливается новый, следуя обратной последовательности. Внешний вид нового контроллера может несколько отличаться, однако важно, чтобы совпадали расположение посадочных прорезей. Также следует уделить внимание состоянию уплотнения, так как оно часто бывает изношенным и требует замены.
Замена датчика Холла на Volkswagen Golf 3
На Volkswagen Golf 3 возникали следующие проблемы, связанные с работой ДХ:
Неполадки в работе контроллера были выявлены с помощью светодиода, предварительно проверив состояние проводки.
Алгоритм замены датчика Холла на Volkswagen Golf 3 выглядит следующим образом:
Если информация оказалась полезной, будем рады вашим комментариям. Если вы нашли ее бесполезной или неточной, пожалуйста, дайте знать.
Вопросы по теме
Какие преимущества использования датчика Холла в современных автомобилях?
Датчики Холла обладают несколькими преимуществами, которые делают их идеальными для применения в автомобилях. Во-первых, они обеспечивают высокую точность и быстроту реакции, что особенно важно для систем управления двигателем и трансмиссией. Во-вторых, датчики не содержат подвижных частей, что увеличивает их надежность и срок службы. Также они устойчивы к воздействию загрязнений и вибраций, что делает их подходящими для использования в сложных условиях. Наконец, датчики Холла компактны и могут быть легко интегрированы в существующие системы автомобиля.
Каковы основные неисправности датчиков Холла и как их диагностировать?
Основные неисправности датчиков Холла могут включать в себя отсутствие сигнала, неправильные показания или постоянные сигналы на выходе. Для диагностики можно использовать мультиметр для проверки напряжения на выходе датчика. Также важно обратить внимание на состояние проводки и разъемов. Если датчик не реагирует на магнитное поле, возможно, он вышел из строя и требует замены. Кроме того, стоит проверить источник питания датчика, так как проблемы с электропитанием могут также вызывать его неработоспособность.
Как работает датчик Холла в системе управления двигателем?
В системе управления двигателем датчик Холла используется для определения положения коленчатого или распредвала. Он функционирует на основе эффекта Холла: когда магнитное поле проходит через полупроводниковый материал, в нем возникает электрический ток. Таким образом, когда магнит приводит в действие датчик, он генерирует сигнал, который передается в блок управления двигателем. Этот сигнал используется для синхронизации впрыска топлива и зажигания, что позволяет оптимизировать работу двигателя, улучшая его эффективность и снижая выбросы вредных веществ.
