ДПДЗ что это: определение и за что отвечает

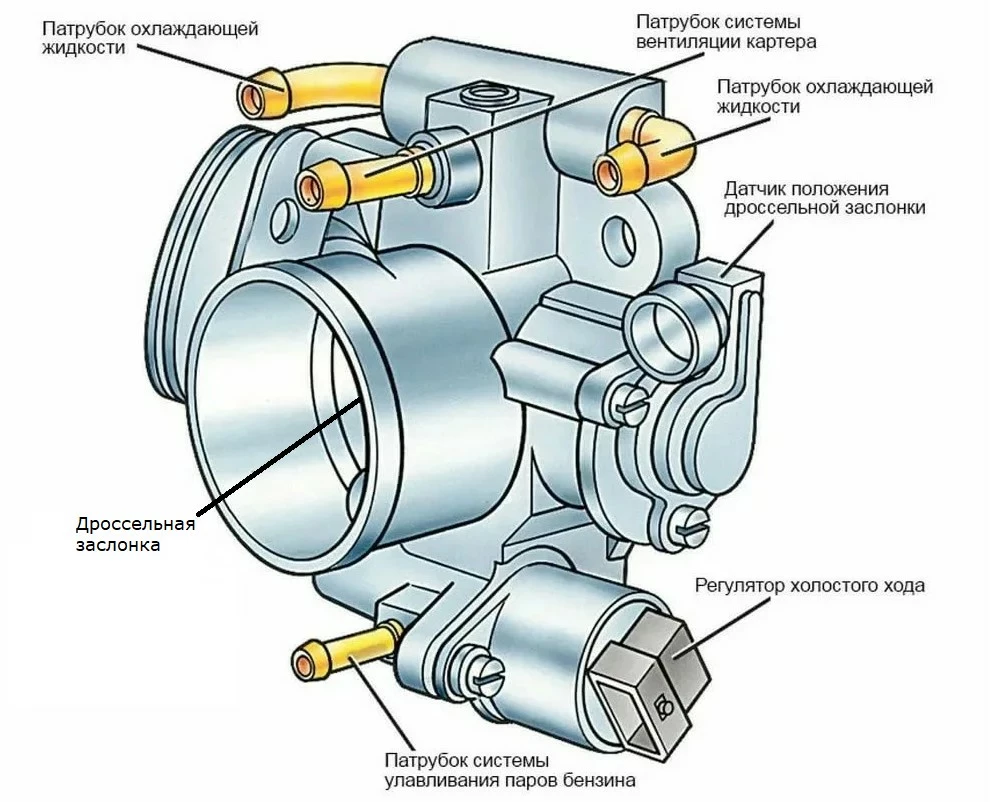

Датчик, называемый ДПДЗ, представляет собой микроконтроллер, который, основываясь на измерениях, может определить угол поворота дроссельной заслонки и передать логический сигнал (постоянное напряжение или его последовательность) на центральный компьютер, отвечающий за управление впрыском топлива.
Принцип функционирования ДПДЗ может быть как аналоговым, так и цифровым.
ДПДЗ является важным элементом практически любого современного автомобиля, поскольку большинство машин функционирует с электронной системой впрыска. Основное отличие такой системы от традиционных карбюраторов заключается в способности принудительного впрыска топливной смеси прямо в цилиндры через форсунки, когда поступает сигнал от датчика положения дроссельной заслонки.
По сути, у ДПДЗ, как части электронного блока, две ключевые функции:
- Регулировать подачу топливной смеси в зависимости от положения педали газа.
- Обеспечивать подачу смеси в обход дросселя при отклонении заслонки более чем на 75% от исходного положения.
Виды датчиков дроссельной заслонки
Существует множество типов ДПДЗ, и каждый производитель автомобилей и двигателей разрабатывает свои модели. Однако все эти датчики можно разделить на две большие категории – контактные и бесконтактные, которые также известны как потенциометры.

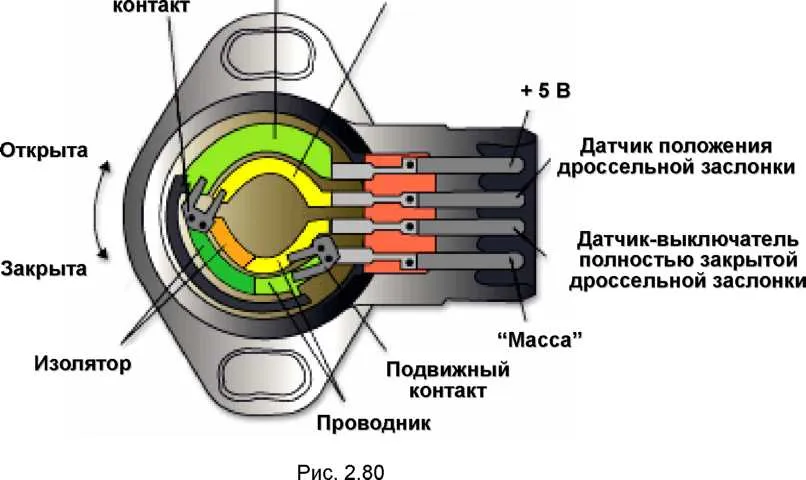

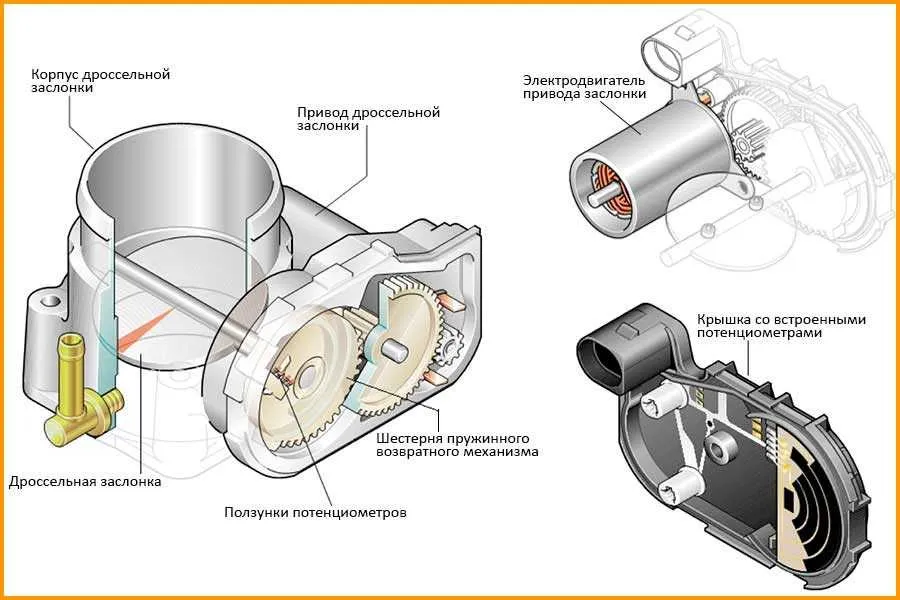

Контактные датчики состоят из резистивных механических компонентов. Их конструкция включает подвижный ползунок и резистивные дорожки. Такие датчики крепятся непосредственно к патрубку, а ползунок взаимодействует с дроссельной заслонкой. При нажатии на педаль газа ось заслонки смещается, что приводит в движение ползунок, и полученные данные отправляются на электронный блок через цифровое или аналоговое соединение.

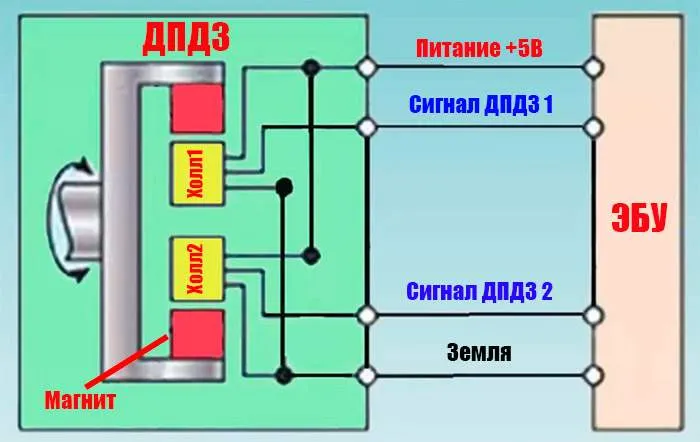

Бесконтактные датчики, хотя и стоят дороже, не устанавливаются на все двигатели. Их работа основана на измерении изменений магнитного поля (в электромагнитной индукции), и информация обрабатывается в центральном компьютере. Они обладают большим ресурсом по сравнению с контактными датчиками.
ДПДЗ: признаки неисправности
Таким образом, основная задача ДПДЗ заключается в измерении угла наклона дроссельной заслонки, в то время как все остальные аспекты работы двигателя зависят от этих показаний. Практически все параметры автомобиля, связанные с функционированием ДВС, требуют от датчика – динамика разгона, расход топлива, момент зажигания, мощность и прочее.
Следовательно, любые аномалии в поведении автомобиля могут указывать на неисправности датчика ДПДЗ. К наиболее распространённым симптомам относятся:
- Неровная работа двигателя на холостом ходу.
- Увеличенный расход топлива.
- Двигатель работает нестабильно, появляются рывки при ускорении и провалы оборотов на устойчивом режиме.
- Двигатель глохнет при переключении передач.
- Падение динамики разгона и снижение мощности.
- Индикатор «Проверьте двигатель» загорается и не гаснет. При диагностике сканером появляется ошибка P01120.
- Двигатель «схватывает» искру, но сразу глохнет после запуска.
Причины неисправности датчика дроссельной заслонки
Наиболее часто выходят из строя контактные датчики, так как их работа сопряжена с постоянным трением, что приводит к физическому износу.
Возможные причины поломки контактного датчика (ползунка, движущегося по резистивным дорожкам) включают:
- Износ магнитного покрытия резистивных дорожек, что приводит к невозможности преобразования механических движений ползунка в логический сигнал.
- Потеря выходного напряжения из-за полного износа покрытия в исходном положении ползунка.
- Физическое разрушение шестерёнок, управляющих ползунком.
- Сам ползунок повредился, в результате чего он не корректно взаимодействует с осью заслонки, искажающим реальную информацию о угле наклона.
- Обрыв проводов в электрической сети.
- Короткое замыкание в цепи.
ДПДЗ, или датчик положения дроссельной заслонки, является важным компонентом системы управления двигателем. Он отвечает за передачу информации о положении дроссельной заслонки в электронный блок управления (ЭБУ), что позволяет оптимизировать работу двигателя и уменьшить негативное влияние на выбросы. Если датчик выходит из строя, это может привести к различным проблемам, включая нестабильную работу двигателя, потери мощности и увеличенный расход топлива.
Существует несколько способов проверки ДПДЗ. Первый способ — это использование мультиметра для измерения сопротивления на клеммах датчика. Второй способ — проверка сигнала, поступающего на ЭБУ, с помощью осциллографа. Третий — диагностика с помощью диагностического сканера для считывания кодов ошибок, которые могут указывать на неисправность ДПДЗ. Четвертый способ — визуальная проверка на предмет повреждений проводки и соединений. Пятый — проверка механического состояния дроссельной заслонки, так как засорение или заедание могут также повлиять на работу датчика.
Признаки неисправности ДПДЗ могут быть достаточно разнообразными. К ним относятся нестабильные обороты двигателя на холостом ходу, задержка в отклике на газ, увеличение расхода топлива и возможное возникновение ошибок в системе управления двигателем. Обращение внимания на эти симптомы позволит вовремя диагностировать и устранить неисправности, сохранив работоспособность автомобиля.
Хотя бесконтактные датчики менее подвержены поломкам, они также не вечны. Их неисправности часто связаны с короткими замыканиями или обрывами проводов, потерей электрического контакта.
Попытка отремонтировать ДПДЗ нецелесообразна, проще и дешевле заменить его на новый аналогичный компонент. В зарубежных интернет-магазинах такие детали можно найти в категории Throttle position sensor.
ДПДЗ: как проверить сканером
Проверить работу ДПДЗ (Throttle position sensor в международной терминологии) можно с использованием двух простых и недорогих приборов – автосканера и мультиметра. В этом разделе мы обсудим диагностику датчика дроссельной заслонки с помощью сканера.
Способ 1
Перед началом диагностики рекомендуется установить на смартфон диагностическое приложение для автомобилей, например, OpenDiag. Доступны как бесплатные, так и платные варианты. Интерфейс может различаться, но общий набор данных для анализа состояния автомобиля остаётся схожим.
Чтобы произвести проверку датчика положения заслонки, следует выполнить следующие шаги.
- Подключите сканер к диагностическому разъему (обычно он находится под рулевой колонкой).
- Перейдите в раздел приложения «Выбор параметра» и отметьте «Положение дроссельной заслонки».
- Заведите двигатель.
При отсутствии давления на педаль газа программа должна отображать 0%. В противном случае датчик следует заменить.
После этого плавно нажимайте на педаль газа. Соответственно должен увеличиваться показатель «открытия». Если увеличение происходит плавно, без пропусков и скачков, всё в порядке. В противном случае датчик требует замены.
Способ 2
Также с помощью сканера можно проверить напряжение на логическом пине контроллера в разделе «Каналы АЦП». Базовое значение – 0,5 Вольт. Программа подаст на него напряжение в диапазоне от 0,45 до 0,5 Вольт; показатель должен изменяться. Если этого не происходит и напряжение остаётся стабильным, значит, где-то есть разрыв цепи или датчик неисправен.
Если контакт присутствует, начните плавно жать на педаль газа при запущенном двигателе. Напряжение должно увеличиваться постепенно, без рывков. Появление рывков указывает на неисправность датчика.
Как проверить датчик положения дроссельной заслонки мультиметром

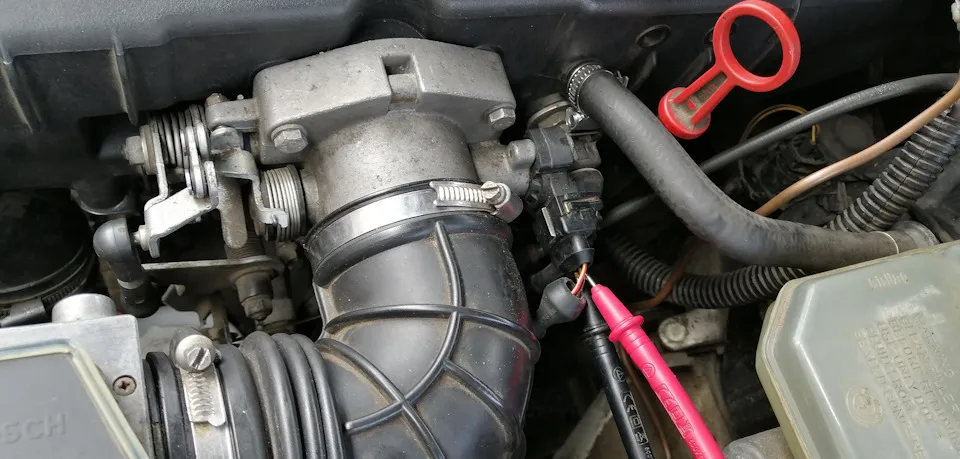

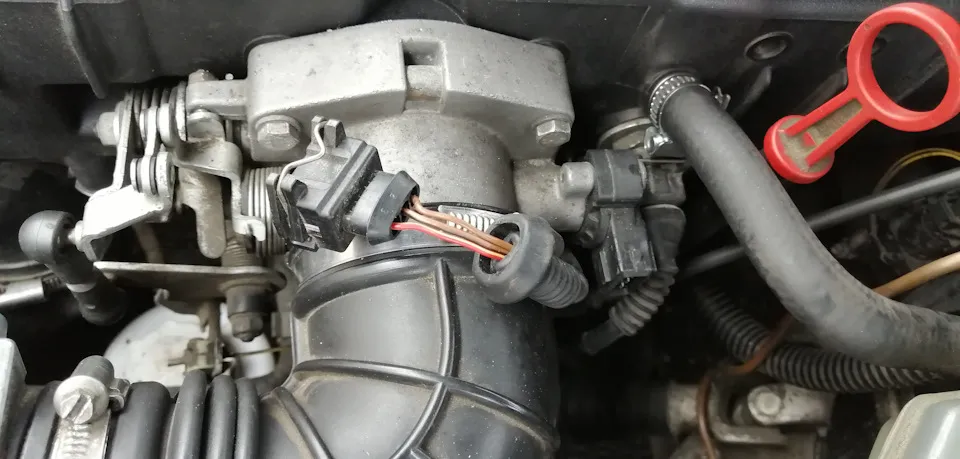

Проблемы с ДПДЗ можно диагностировать и с помощью мультиметра, однако для этого нужно будет заглянуть под капот автомобиля. Основная методика заключается в измерении напряжения на всех контактах устройства.
Каждый проводной датчик соединён с сетью тремя контактами: два из них обеспечивают питание (опорный провод и ноль), а третий предназначен для передачи логического сигнала к основной плате. Именно этот провод передаёт данные от датчика в компьютер.
Если хотя бы на одном из проводов отсутствует достаточное постоянное напряжение, это может указывать на неисправность датчика или на то, что он не подключен к электрической или логической сети.
Напряжение на сигнальном проводе
Чтобы проверить напряжение, следуйте следующему алгоритму:

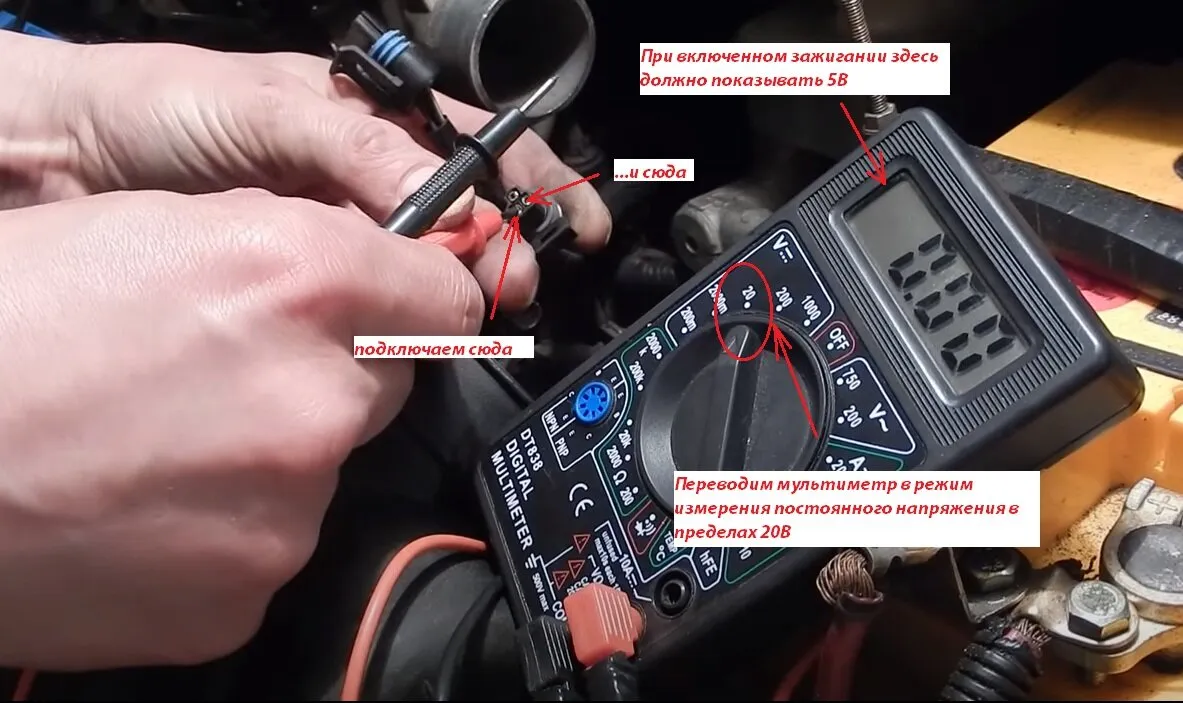

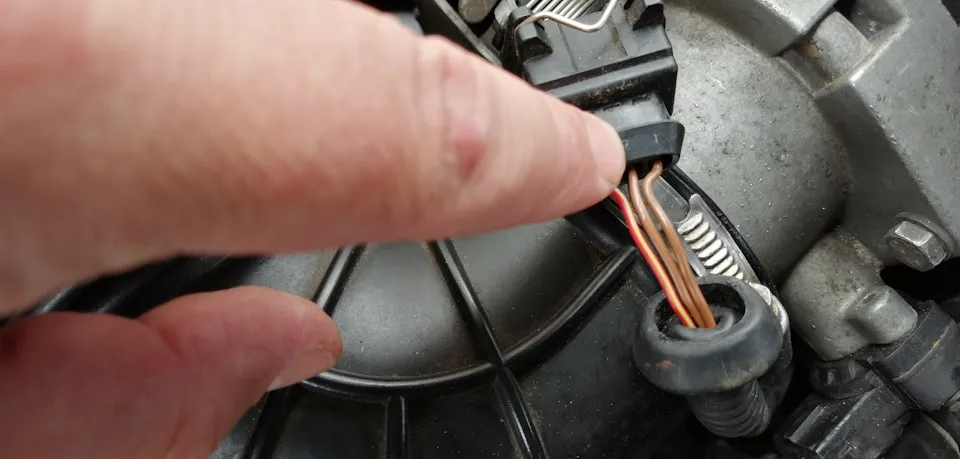

- Закрепите положительный щуп мультиметра на логическом выходе, а отрицательный – на минусе аккумулятора.

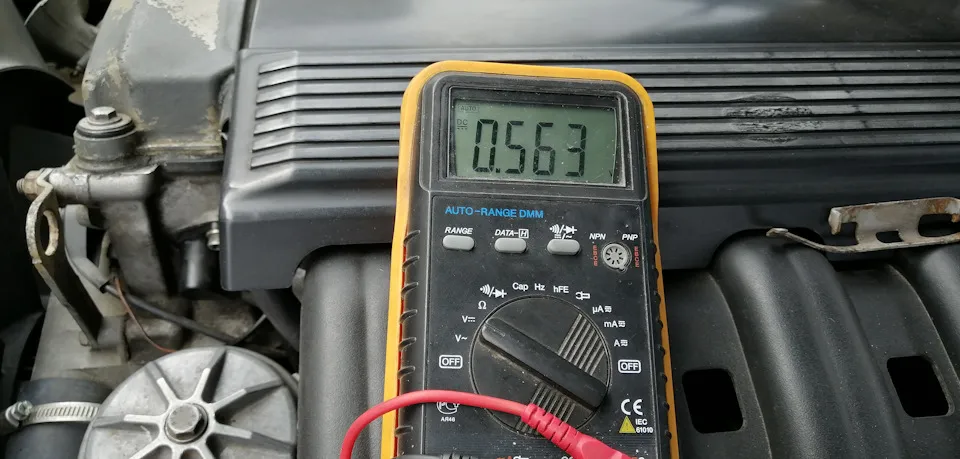

- Запустите двигатель, переключите мультиметр в режим измерения постоянного тока. Стартовое значение должно составлять 0,5 Вольт.
- Постепенно отодвигайте дроссельную заслонку вручную. Напряжение на логическом сигнале должно увеличиваться постепенно, без резких скачков.
Опорное напряжение
Датчику необходимо постоянное напряжение от аккумулятора, величина которого составляет 5 Вольт. Для его измерения подключите щупы мультиметра к выходам. Перед этим убедитесь, что ДПДЗ отключён от цепи.
Если вы обнаружите наличие напряжения до 5 Вольт, всё в порядке. Для проверки этого необходимо запустить двигатель.
Не забудьте, что отключать датчик стоит только при выключенном моторе.
Если же напряжения нет, то это указывает на наличие обрыва в цепи. Для того чтобы выяснить, где именно он произошел, можно использовать мультиметр. Для начала отсоедините минусовую клемму мультиметра и подключите её к минусовой зажиму аккумулятора. Если цепь замкнулась и началась работа — это означает, что плюсовое соединение датчика функционирует нормально, и проблема заключается в минусовой стороне. Если напряжение также отсутствует, то неисправен, скорее всего, плюсовой провод.
Сопротивление
Необходимо также провести диагностику самого датчика. В зависимости от различных обстоятельств, сопротивление устройства может стать бесконечным (например, в случае его повреждения), что приведёт к тому, что он не пропускает ток по основной цепи, следовательно, просто не будет выполнять свою функцию. Эту проверку можно осуществить с помощью мультиметра.
- Отсоедините датчик положения дроссельной заслонки.

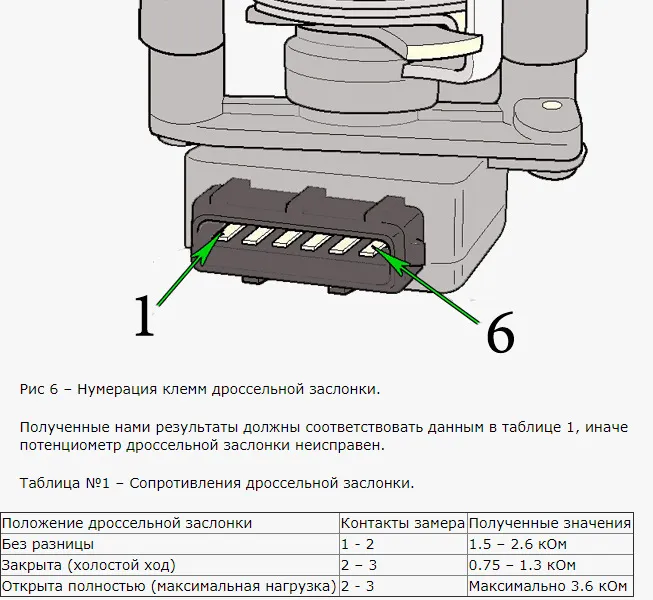

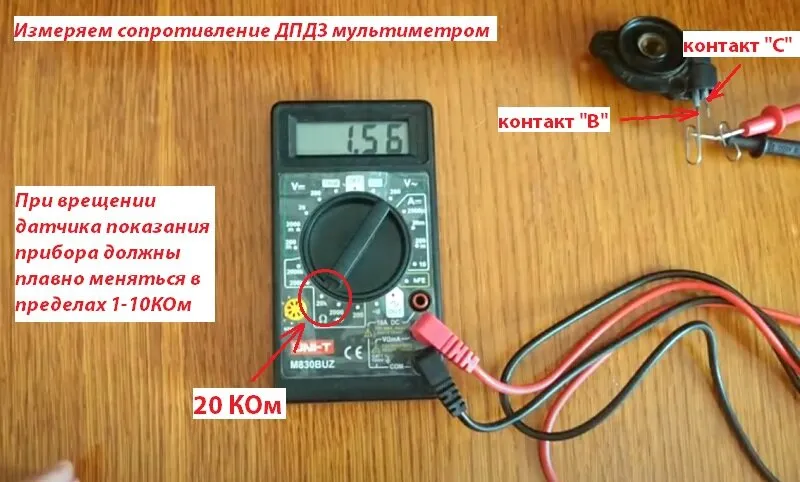

Подключите положительный вывод мультиметра к плюсовой клемме датчика, а отрицательный — к минусовой. Затем переключите мультиметр в режим измерения сопротивления. - Теперь аккуратно перемещайте ползунок и следите за изменениями показаний на экране прибора.
Сопротивление должно изменяться плавно в диапазоне от 1 до 10 кОм. В случае, если это не так, датчик неисправен.
Ремонт неисправностей ДПДЗ
Если ДПДЗ вышел из строя, его следует заменить на исправный. Тем не менее, если проблема не в датчике, вы можете попробовать выполнить следующие действия, которые могут помочь в решении возникшей проблемы.
- Очистите места соединений датчика с основными и логическими цепями. Контакты могут окисляться, что в свою очередь добавляет сопротивление.
- Подогните контакты для улучшения проводимости тока.
- Замените предохранители и реле в цепи. Возможно, они перегорели из-за скачка напряжения, тем самым защитив датчик от повреждений.
- Иногда проблемы возникают не из-за датчика, а из-за самого дросселя, и в данном случае придется заменить весь узел, но ДПДЗ можно перенести.
Если информация оказалась вам полезной, оставьте комментарий. Если вы нашли её бесполезной или неточной, также обязательно дайте знать!
Вопросы по теме
Какова роль ДПДЗ в системе управления двигателем автомобиля?
Датчик положения дроссельной заслонки (ДПДЗ) играет ключевую роль в системе управления двигателем, поскольку обеспечивает информацию о положении дроссельной заслонки на блок управления двигателем. Это позволяет точно регулировать воздушно-топливную смесь, что влияет на мощность, эффективность и экологические показатели автомобиля. Без корректной работы ДПДЗ возможны проблемы с ускорением, повышенный расход топлива и нарушение работы системы очистки выхлопных газов.
Что делать, если система диагностики не обнаружила неисправности ДПДЗ, но двигатель продолжает работать нестабильно?
Если система диагностики не выявила проблем с ДПДЗ, но двигатель работает нестабильно, рекомендуется обратить внимание на другие связанные компоненты. Убедитесь, что нет утечек в системе впуска, проверьте состояние и целостность вакуумных шлангов, а также батарейку аккумулятора и систему зажигания. Также стоит проверить, нет ли загрязнений на контактах ДПДЗ и проводах, и, при необходимости, очистить их. Если проблема не устраняется, может быть полезно провести дополнительную диагностику с помощью специализированного оборудования.
Как часто нужно проверять ДПДЗ и что влияет на его срок службы?
Проверять ДПДЗ рекомендуется каждые 30-50 тысяч километров пробега или при проведении обслуживания автомобиля. Срок службы датчика может зависеть от условий эксплуатации, качества топлива и наличия загрязнений в системе впуска. Резкие изменения температуры, чрезмерная влажность, а также наличие пыли и грязи могут сократить срок службы ДПДЗ. Регулярное обслуживание автомобиля, а также использование качественных запчастей и топлива поможет продлить жизнь датчику.
