Объяснение значков на панели приборов Lexus CT200 (2011-2022)

В данном тексте представлена информация о значении символов на приборной панели Lexus CT200, выпущенной с 2011 по 2022 годы. Значения этих пиктограмм были собраны из пользовательских руководств для автомобиля Lexus CT первого поколения (ссылка размещена внизу таблиц). Значки на панели Lexus CT200 категориированы на Контрольные лампы и Индикаторы, и их расшифровка будет представлена ниже.

ОбычнаяF SportF

Расшифровка контрольных ламп

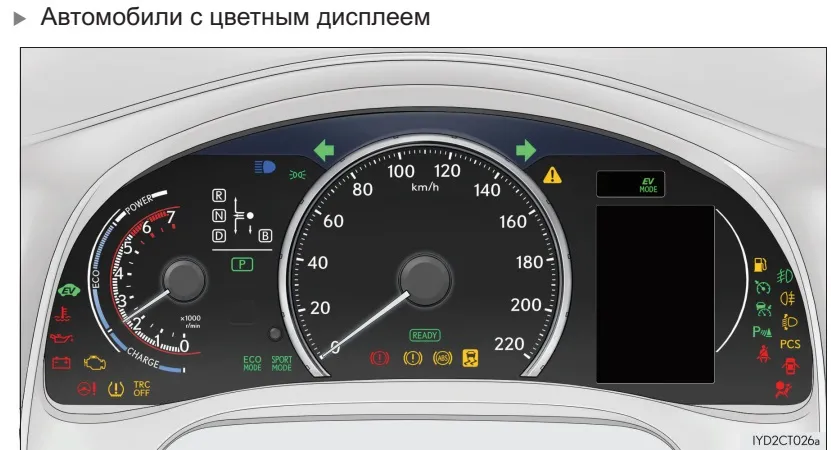

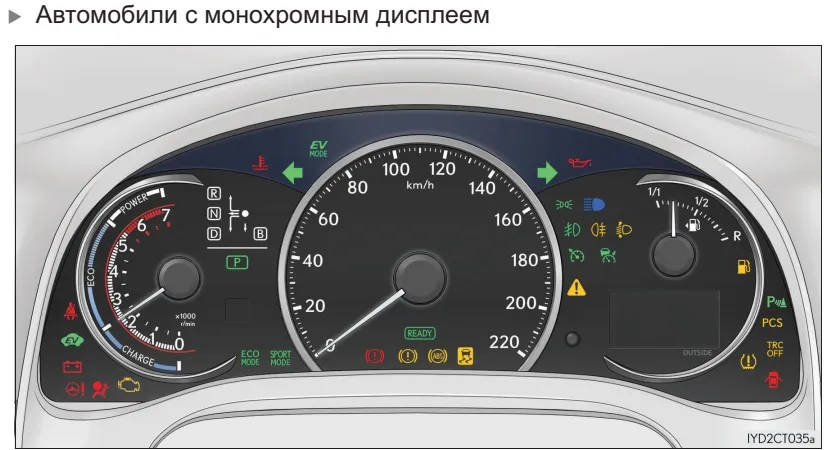

Контрольные лампы Lexus CT200 2011-2022

Контрольные лампы информируют водителя о сбоях в работе различных систем автомобиля.

*1 Контрольная лампа тормозной системы Указывает на: • низкий уровень тормозной жидкости или • неисправность тормозной системы Эта лампа горит и в том случае, если не был выключен стояночный тормоз. Если после полного выключения стояночного тормоза лампа гаснет, система работает нормально. → Немедленно остановите автомобиль в безопасном месте и обратитесь к авторизованному дилеру или в ремонтную мастерскую Lexus либо в другую организацию, имеющую соответствующую квалификацию и оснащение. Продолжение движения может быть опасным.

*1 Контрольная лампа тормозной системы (желтый индикатор) Указывает на неисправность в следующих системах: • в рекуперативной системе торможения или • тормозной системе с электронным управлением → Автомобиль необходимо незамедлительно проверить у авторизованного дилера или в ремонтной мастерской Lexus либо в другой организации, имеющей соответствующую квалификацию и оснащение.

*1 Предупреждающий индикатор системы зарядки аккумуляторной батареи Указывает на неисправность в системе зарядки автомобиля → Немедленно остановите автомобиль в безопасном месте и обратитесь к авторизованному дилеру или в ремонтную мастерскую Lexus либо в другую организацию, имеющую соответствующую квалификацию и оснащение.

*1 Контрольная лампа низкого давления масла в двигателе Указывает на слишком низкое давление моторного масла → Немедленно остановите автомобиль в безопасном месте и обратитесь к авторизованному дилеру или в ремонтную мастерскую Lexus либо в другую организацию, имеющую соответствующую квалификацию и оснащение.

*1 Индикатор неисправности Указывает на неисправность в следующих системах: • гибридная система; • электронная система управления двигателем; • электронная система управления дроссельной заслонкой или • система снижения токсичности выхлопа (при наличии) → Автомобиль необходимо незамедлительно проверить у авторизованного дилера или в ремонтной мастерской Lexus либо в другой организации, имеющей соответствующую квалификацию и оснащение.

*1 Контрольная лампа SRS Указывает на неисправность в следующих системах: • система подушек безопасности SRS или • система преднатяжения ремней безопасности → Автомобиль необходимо незамедлительно проверить у авторизованного дилера или в ремонтной мастерской Lexus либо в другой организации, имеющей соответствующую квалификацию и оснащение.

Контрольная лампа ABS*1 Указывает на неисправность в следующих системах: • система ABS или • система помощи при экстренном торможении → Автомобиль необходимо незамедлительно проверить у авторизованного дилера или в ремонтной мастерской Lexus либо в другой организации, имеющей соответствующую квалификацию и оснащение.

*1 Контрольная лампа ABS Указывает на неисправность в следующих системах: • система ABS или • система помощи при экстренном торможении → Автомобиль необходимо незамедлительно проверить у авторизованного дилера или в ремонтной мастерской Lexus либо в другой организации, имеющей соответствующую квалификацию и оснащение.

Контрольная лампа “PCS”*1, 2 Указывает на неисправность в системе предаварийной безопасности. Даже если система не является неисправной, контрольная лампа сигнализирует следующее: • Если система задействована, лампа часто мигает. (→стр. 278) • Если торможение перед аварией отключено, лампа горит ровным светом. (→стр. 279) • Если система временно недоступна, лампа горит ровным светом. (→стр. 609) → Автомобиль необходимо незамедлительно проверить у авторизованного дилера или в ремонтной мастерской Lexus либо в другой организации, имеющей соответствующую квалификацию и оснащение.

*1 Индикатор пробуксовывания Индикатор будет мигать при работе систем VSC, TRC и/или ABS. Указывает на неисправность в следующих системах: • система VSC; • система TRC или • вспомогательная система управления при трогании на склоне → Автомобиль необходимо незамедлительно проверить у авторизованного дилера или в ремонтной мастерской Lexus либо в другой организации, имеющей соответствующую квалификацию и оснащение.

*1 Контрольная лампа системы автоматической регулировки высоты света фар Указывает на неисправность в системе автоматической корректировки высоты света фар → Автомобиль необходимо незамедлительно проверить у авторизованного дилера или в ремонтной мастерской Lexus либо в другой организации, имеющей соответствующую квалификацию и оснащение.

*1 Контрольная лампа высокой температуры охлаждающей жидкости При повышении температуры охлаждающей жидкости перестает мигать и горит постоянно → Остановитесь и проверьте. (→стр. 654)

Контрольная лампа (предупреждающий звуковой сигнал) открытой двери Указывает на то, что дверь закрыта неполностью → Убедитесь, что все двери закрыты.

Контрольная лампа низкого уровня топлива Указывает, что топлива осталось около 6,8 л или менее → Заправьте автомобиль.

Контрольная лампа (предупреждающий звуковой сигнал) напоминания о ремне безопасности водителя и переднего пассажира Предупреждает о незастегнутом ремне безопасности водителя и/или переднего пассажира → Пристегните ремень безопасности. Если на переднем пассажирском сиденье сидит пассажир, он также должен пристегнуться ремнем безопасности, чтобы эта контрольная лампа (предупреждающий звуковой сигнал) выключилась.

*3 Напоминание о ремне безопасности заднего пассажира (предупреждающий звуковой сигнал) Предупреждает пассажиров на задних сиденьях о необходимости пристегнуть ремни безопасности в следующих ситуациях: • Задняя дверь открыта и закрыта. • Сидящий на заднем сиденье пассажир пристегнул свой ремень безопасности, а затем отстегнул его. → Пристегните ремень безопасности.

*1 Сводная контрольная лампа Звучащий предупреждающий сигнал и горящая или мигающая контрольная лампа указывают на то, что сводная система предупреждения обнаружила неисправность. → стр. 597

*1 Контрольная лампа давления в шинах Когда эта лампа включается: Низкое давление в шинах, вследствие • естественных причин (→стр. 595) • спущенной шины (→стр. 618, 630) → Доведите давление в шинах до заданного значения. Лампа погаснет через несколько минут. Если лампа не выключается даже после регулировки давления воздуха в шинах, проверьте систему у авторизованного дилера или в ремонтной мастерской Lexus либо в другой организации, имеющей соответствующую квалификацию и оснащение. Если эта лампа загорается после мигания в течение 1 минуты: Неисправность в системе контроля давления в шинах (→стр. 595) → Систему необходимо проверить у авторизованного дилера или в ремонтной мастерской Lexus, либо в другой организации, имеющей соответствующую квалификацию и оснащение.

*1: Эти контрольные лампы загораются при переводе переключателя POWER в режим ON и указывают на выполнение самопроверки системы. Они гаснут после включения гибридной системы или по прошествии нескольких секунд. Если какие-то индикаторы не включаются или не выключаются, соответствующая система может быть неисправной. Автомобиль необходимо проверить у авторизованного дилера или в ремонтной мастерской Lexus либо в другой организации, имеющей соответствующую квалификацию и оснащение. *2: Лампа мигает, указывая на неисправность. *3: Загорается на центральной панели.

Данные из руководства пользователя Lexus CT200

ath />Нравится1

ath />Не нравится

Расшифровка индикаторов

Изображение панельной системы вне рамок слайдера

Индикаторы Lexus CT200 2011-2022

Индикаторы информируют водителя о рабочем состоянии различных систем автомобиля.

Индикатор указателя поворота ■ Указатели поворота могут использоваться, когда Переключатель POWER находится в режиме ON. ■ Если индикатор мигает быстрее, чем обычно Проверьте, не перегорела ли лампа в передних или задних указателях поворота. ■ Если сигналы поворота перестают мигать до того, как будет произведена смена полосы движения Снова переместите рычаг. ■ Персональная настройка Можно изменить количество миганий сигнала поворота при смене полосы движения. (Персонально настраиваемые функции: →стр. 676)

Индикатор задних фонарей Включение передних габаритных и задних фонарей, фонарей освещения номерного знака и подсветки панели приборов.

Индикатор дальнего света фар

Индикатор противотуманных фар

Индикатор заднего противотуманного фонаря

Индикатор “READY” (гибридная система) Если индикатор “READY” перестал мигать и горит постоянно и подается звуковой сигнал, запуск гибридной системы производится нормально. Если индикатор “READY” не горит, автомобиль не будет двигаться. Когда индикатор “READY” горит, автомобиль может двигаться даже в том случае, если двигатель остановлен. (Бензиновый двигатель запускается и останавливается автоматически в соответствии с состоянием автомобиля.)

Индикатор EV Индикатор EV загорается, когда автомобиль двигается с использованием только электромотора (тягового мотора) или бензиновый двигатель остановлен. ■ Условия, при которых бензиновый двигатель может не останавливаться Бензиновый двигатель запускается и останавливается автоматически. Однако, он может не останавливаться автоматически в следующих случаях: ● Во время прогрева бензинового двигателя ● Во время зарядки гибридного аккумулятора (тяговой батареи) ● Если температура гибридного аккумулятора (тяговой батареи) слишком высока или слишком низка ● При включенном отопителе

Индикатор режима движения EV (движение только на электротяге) Включение и выключение режима движения EV При включении режима движения EV загорается индикатор режима движения EV. При нажатии этого переключателя во время движения в режиме EV снова включается обычный режим движения (с использованием бензинового двигателя и электромотора [тягового мотора]). Ситуации, в которых невозможно включение режима движения EV В перечисленных ниже ситуациях включение режима движения EV может оказаться невозможным. Если невозможно включить этот режим, подается звуковой сигнал, а на многофункциональном дисплее отображается сообщение. ● Высокая температура гибридной системы. Автомобиль стоял на солнце, двигался в горной местности или на высоких скоростях и т. д. ● Низкая температура гибридной системы. Автомобиль в течение длительного времени стоял при температуре окружающего воздуха ниже 0 °C. ● Бензиновый двигатель прогревается. ● Гибридная аккумуляторная батарея (тяговый аккумулятор) разряжена. Низкий уровень заряда, отображаемый на экране “Контроль расх. энергии”. (→стр. 116) ● Высокая скорость движения автомобиля. ● Сильно нажата педаль акселератора или автомобиль находится на уклоне и т.п. ● Используется система устранения запотевания ветрового стекла.

Индикатор “ECO MODE” Режим экологичного вождения Подходит для экономии топлива, поскольку крутящий момент, соответствующий нажатию педали акселератора, можно создавать мягче, чем в обычных условиях. Кроме того, минимизируется использование системы кондиционирования воздуха (обогрев/охлаждение). При повороте переключателя выбора режима движения влево загорается индикатор “ECO MODE” на панели приборов. Для того чтобы изменить режим движения и установить нормальный режим, нажмите этот переключатель.

Индикатор “SPORT MODE” Спортивный режим Используйте этот режим, когда требуется высокий уровень реакции и чувствительности, например при движении в горной местности или при обгоне. При повороте переключателя выбора режима движения вправо загорается индикатор “SPORT MODE” на панели приборов. Для того чтобы изменить режим движения и установить нормальный режим, нажмите этот переключатель.

Индикатор круиз-контроля Используйте систему круиз-контроля для поддержания заданной скорости без нажатия педали акселератора. стр. 227, 231

Индикатор радарного круиз-контроля стр. 231

Индикатор системы помощи при парковке Lexus Если система включена, загорается индикатор, информирующий водителя о работе системы. стр. 249

*1, 2 Индикатор пробуксовывания При работе систем VSC/TRC/ABS будет мигать индикатор пробуксовывания. VSC+ (Vehicle Stability Control+ – Система курсовой устойчивости+) TRC (Traction Control – Противобуксовочная система) ABS (Anti-lock Brake System – антиблокировочная тормозная система)

*1 Индикатор “TRC OFF” Если автомобиль застревает в снегу или в грязи, система TRC может уменьшить мощность, передаваемую от гибридной системы к колесам. Нажатие TRC OFF для отключения системы может облегчить раскачивание автомобиля с целью его высвобождения. стр. 272

*1, 3 Контрольная лампа “PCS” Если экстренное торможение перед столкновением отключено, загорается индикатор “PCS”. стр. 279

Индикаторы положения трансмиссии стр. 203

*1, 4 Индикатор подушки безопасности пассажира “PASSENGER AIR BAG” стр. 55

*1: Эти индикаторы загораются при установке переключателя POWER в режим ON и указывают на выполнение самопроверки системы. Они гаснут после включения гибридной системы или по прошествии нескольких секунд. Если какие-то индикаторы не включаются или не выключаются, соответствующая система может быть неисправной. Автомобиль необходимо проверить у авторизованного дилера или в ремонтной мастерской Lexus либо в другой организации, имеющей соответствующую квалификацию и оснащение. *2: Индикатор мигает, указывая на работу системы. *3: Индикатор включается при отключении системы. Индикатор мигает чаще обычного, указывая на работу системы. *4: Загорается на центральной панели.

Данные из руководства пользователя Lexus CT200

Индикатор гибридной системы

Индикатор гибридной системы Lexus CT200 2011-2022

1) Область повышенной мощности Показывает, что автомобиль вышел из экологически благоприятного режима (при движении на полной мощности и т. п.).

2) Область ECO Показывает, что автомобиль движется в экологически благоприятном режиме.

3) Область гибридного экономичного режима Показывает, что мощность бензинового двигателя используется не слишком часто. Бензиновый двигатель автоматически останавливается и запускается в различных ситуациях.

4) Область зарядки Показывает, что происходит накопление энергии за счет рекуперативного торможения.

Данные из руководства пользователя Lexus CT200

Если вы нашли информацию полезной, оставьте ваш комментарий. Если же она оказалась неактуальной или неверной, обязательно сообщите нам об этом.

Вопросы по теме

Какой смысл имеет значок «VSC» на панели приборов Lexus CT200?

Значок «VSC» обозначает систему контроля устойчивости автомобиля (Vehicle Stability Control). Когда этот значок загорается, это означает, что система активна и помогает поддерживать сцепление колес с дорогой в сложных условиях. Если этот индикатор мигает, это может указывать на то, что система активирована и работает, чтобы предотвратить скольжение. Если же значок загорается постоянно, это может сигнализировать о неисправности в системе, и рекомендуется обратиться к сервисному центру для диагностики.

Как распознать неисправность по значку «Check Engine» на Lexus CT200?

Значок «Check Engine» (проверка двигателя) является одним из самых распространенных индикаторов на панели приборов. Если он загорается, это может свидетельствовать о различных проблемах, ranging от незначительных, например, неплотно закрытый топливный бак, до серьезных, таких как неисправность системы впуска или проблем с топливной системой. Если этот значок мигает, это указывает на серьезную проблему, требующую немедленного внимания. Рекомендуется подключить автомобиль к диагностическому сканеру, чтобы узнать код ошибки и определить, что именно необходимо исправить.

Почему некоторые значки на панели приборов освещаются только во время запуска двигателя?

Некоторые значки на панели приборов, такие как индикатор «ABS» или «Oil Pressure», могут загораться только при запуске двигателя для кратковременной проверки работоспособности системы. Это называется «тестирование индикаторов» и служит целью убедиться, что светодиоды работают и могут своевременно уведомить водителя о любых неполадках. Если после запуска двигателя эти значки остаются включенными, это может указывать на наличие определенных проблем, требующих внимания владельца транспортного средства.
