Данный текст содержит расшифровку значков на приборной панели модели Лада Ларгус первого поколения: как до свежего обновления (2012-2021), так и после него (с 2021 года по настоящее время). В каждом разделе сначала показана схема комбинации приборов, а затем предоставлена таблица с расшифровкой символов.
- Типы значков: Описание основных индикаторов на панели приборов Лада Ларгус 1, таких как уровень масла, зарядка аккумулятора и другие предупреждающие знаки.
- Расшифровка значков: Подробная информация о значении каждого значка и его важности для безопасной эксплуатации автомобиля.
- Бортовой компьютер: Функции и особенности бортового компьютера, включая отображение данных о расходе топлива, пробеге и диагностике ошибок.
- Обслуживание: Рекомендации по мониторингу значков и регулярному техническому обслуживанию для предотвращения поломок.
- Советы по эксплуатации: Как правильно интерпретировать сигналы панели и что делать в случае возникновения предупредительных значков.
До обновления 2012-2021

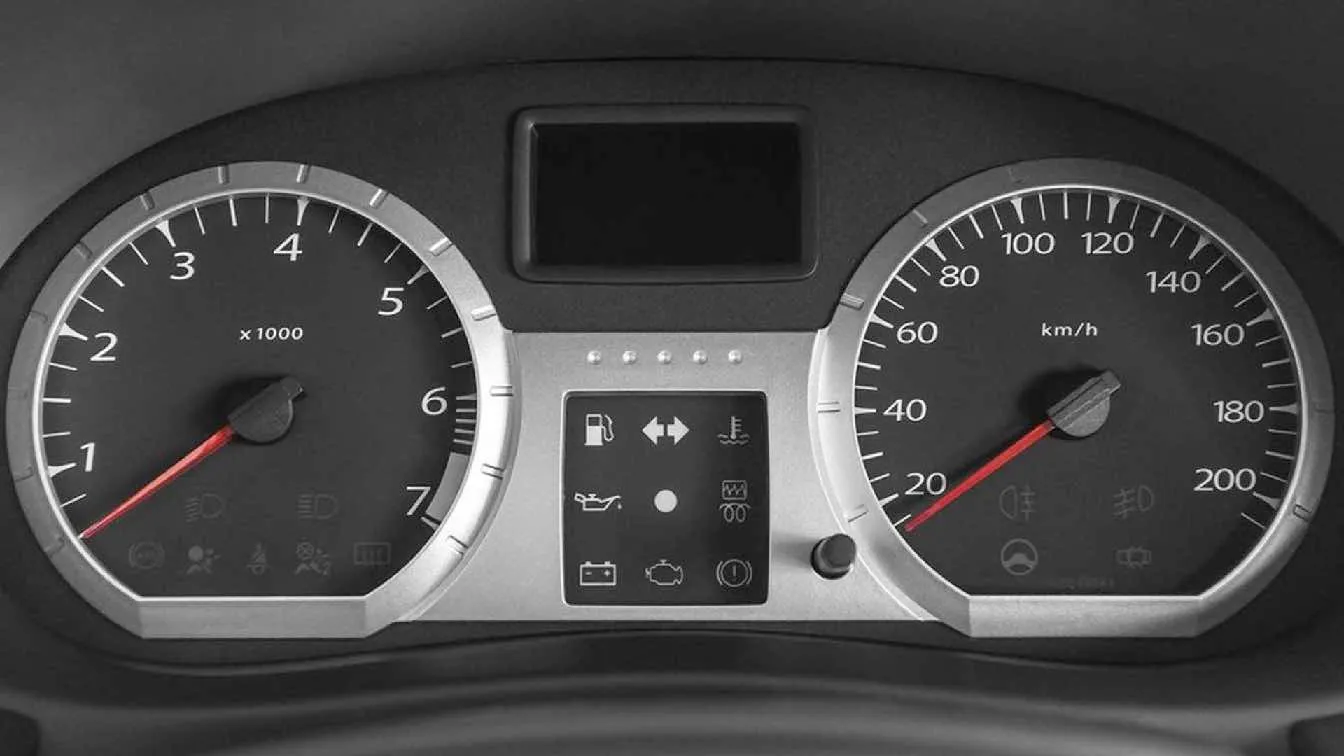

Значки на панели Лада Ларгус
| Наличие и работа сигнальных ламп ЗАВИСИТ ОТ КОМПЛЕКТАЦИИ АВТОМОБИЛЯ |
 Сигнальная лампа включения ближнего света фар. |
 Сигнальная лампа включения дальнего света фар. |
 Сигнальная лампа системы предупреждения о сроке замены масла в двигателе Она загорается на щитке приборов, когда масло в двигателе подлежит замене Тогда Вам необходимо как можно скорее произвести техническое обслуживание автомобиля или обратиться за этим к дилеру LADA Учитывается только пробег между двумя заменами масла, периодичность (интервал по времени) между двумя заменами масла не учитывается Техническое обслуживание должно всегда выполняться по первому достигнутому из двух пределов, пробег или периодичность, указанные в сервисной книжке Вашего автомобиля Это означает, что Вам может понадобиться произвести техническое обслуживание до включения сигнальной лампы системы предупреждения (см раздел «Замена масла в двигателе») |
 Сигнальная лампа неисправности антиблокировочной системы Лампа загорается примерно на три секунды при включении зажигания и затем гаснет Если лампа загорается во время движения автомобиля, это свидетельствует о неисправности антиблокировочной системы. В таком случае тормозная система работает как на автомобиле, не оснащенном системой АБС Необходимо срочно обратиться к дилеру LADA |
 Сигнальная лампа непристегнутого ремня безопасности Выключение этой лампы информирует Вас о том, что ремни безопасности пристегнуты |
 Если сигнальные лампы не загораются или не подаются звуковые сигналы, это указывает на неисправность щитка приборов. При этом необходимо немедленно остановиться, как только позволят условия движения. Убедитесь, что автомобиль обездвижен, и обратитесь к дилеру LADA. В руководствах к иным автомобилям этот значок называют: «Главная контрольная лампа аварийного состояния». Если она светится, неисправна одна из важных систем авто. |
 Сигнальная лампа температуры охлаждающей жидкости Лампа гаснет через несколько секунд после включения зажигания. Если лампа загорается во время движения автомобиля, это указывает на повышение температуры охлаждающей жидкости. Остановите автомобиль и дайте поработать двигателю одну или две минуты на холостом ходу, после чего температура должна снизиться. В противном случае выключите двигатель и дайте ему остыть перед проверкой уровня охлаждающей жидкости. Если уровень находится в пределах нормы, причина включения лампы другая. Обратитесь к дилеру LADA. Продолжение движения с горящей контрольной лампой может привести к перегреву и отказу двигателя. |
 Сигнальная лампа падения давления масла в двигателе Сигнальная лампа гаснет сразу после запуска двигателя; если она загорается во время движения, немедленно остановитесь и выключите зажигание. Проверьте уровень масла. Если уровень в норме, причина загорания лампы иная. Обратитесь к дилеру LADA |
 Сигнальная лампа включения указателей поворота |
 Сигнальная лампа системы электронной блокировки запуска двигателя Данная сигнальная лампа выполняет несколько функций. См раздел «Система электронной блокировки запуска двигателя» |
 Сигнальная лампа включения обогрева/обдува заднего стекла* *В руководстве пользователя Логана 1 поколения предоставлена другая информация Сигнальная лампа неисправности электронных систем автомобиля |
 Сигнальная лампа разряда аккумуляторной батареи Она должна погаснуть сразу после запуска двигателя. Если она загорелась при движении автомобиля, это указывает на повышенный или пониженный ток заряда батареи. Остановитесь и обратитесь к дилеру LADA. |
 Сигнальная лампа системы снижения токсичности На автомобилях, оборудованных такой системой, она загорается при включении зажигания, после чего гаснет. – Если лампа горит постоянным светом, срочно обратитесь к дилеру LADA. – Если лампа мигает, снижайте частоту вращения коленчатого вала двигателя, пока мигание не прекратится. Срочно обратитесь к дилеру LADA См. раздел «Рекомендации по уменьшению токсичности отработавших газов, экономии топлива и вождению». |
 Сигнальная лампа включения стояночного тормоза и сигнальная лампа неисправности тормозной систем Если лампа горит, проверьте, полностью ли выключен стояночный тормоз, в противном случае это указывает на низкий уровень тормозной жидкости. Продолжать движение опасно, обратитесь к дилеру LADA. |
 Сигнальная лампа включения заднего противотуманного фонаря |
 Сигнальная лампа включения противотуманных фар |
 Сигнальная лампа незакрытой(ых) двери(ей) |
 Сигнальная лампа экстренной остановки Лампа загорается при включении зажигания и гаснет после запуска двигателя. Сигнальная лампа предписывает Вам в целях безопасности немедленно остановить автомобиль, как только это позволят условия движения. Остановите двигатель и не запускайте его. Обратитесь к дилеру LADA |
 Сигнальная лампа минимального уровня топлива в баке Загорается при запуске двигателя и гаснет через 3 секунды. Если сигнальная лампа не гаснет, необходимо срочно заправить бак топливом. |
 Сигнальная лампа подушки безопасности. Загорается при включении зажигания и гаснет через несколько секунд/ Если сигнальная лампа не загорается после включения зажигания или горит во время движения автомобиля, это указывает на неисправность системы. См раздел «Система пассивной безопасности водителя и переднего пассажира» – срочно обратитесь к дилеру LADA. |
| Данные из руководства пользователя Лада Ларгус 1 |

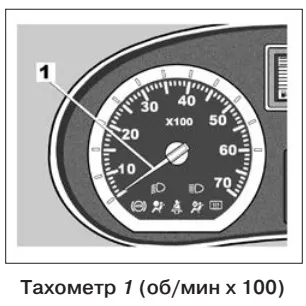

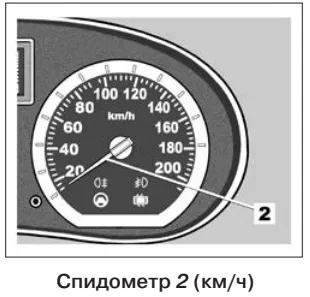

Приборы и указатели
| Звуковой сигнал превышения скорости В зависимости от комплектации автомобиля при превышении скорости 120 км/ч каждые 30 секунд раздается звуковой сигнал длительностью примерно 10 секунд. |
 |
 |

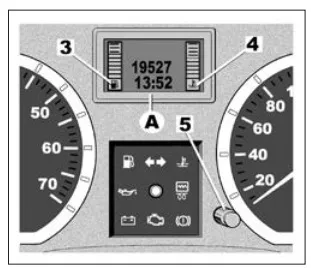

 Указатель уровня топлива 3 Число высвечиваемых делений указывает на уровень топлива. При минимальном уровне топлива деления гаснут и загорается сигнальная лампа минимального остатка топлива. Указатель температуры охлаждающей жидкости 4 Многофункциональный дисплей A Многофункциональная кнопка 5 |

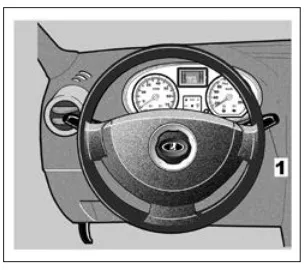

 При коротких нажатиях на клавишу 1 на дисплее последовательно отображается следующая информация: a) суммарный пробег; b) пробег за поездку; c) расход топлива; d) средний расход топлива; e) предполагаемый запас хода; f) пройденный путь; g) средняя скорость. |
| Данные из руководства пользователя Лада Ларгус 1 |
Бортовой компьютер
| Индикация информации ЗАВИСИТ ОТ КОМПЛЕКТАЦИИ АВТОМОБИЛЯ. См. таблицу с примерами данных, отображаемых на дисплее ниже. |
| Объяснение некоторых данных, отображаемых на дисплее после обнуления показаний Чем больше расстояние, пройденное с момента последней операции обнуления, тем стабильнее и достовернее будут показания средней скорости, среднего расхода топлива и запаса хода на оставшемся в баке топливе. На первых нескольких километрах пробега после обнуления расчетных показателей Вы можете заметить, что запас хода на имеющемся в баке топливе увеличивается во время движения. Это происходит из-за того, что учитывается средний расход топлива с момента последнего обнуления показаний. Средний расход топлива может уменьшаться в следующих случаях: – автомобиль закончил разгон; – температура двигателя достигла нормы (а обнуление расчетных показателей было произведено при холодном двигателе); – Вы выехали из города на автостраду. Таким образом, при уменьшении среднего расхода топлива запас хода увеличивается. – Средний расход топлива увеличивается, когда двигатель работает на холостом ходу. – Это нормально, так как компьютер учитывает количество топлива, израсходованного в режиме холостого хода. |
| Ручное обнуление параметров поездки – выбрав индикацию одного из параметров поездки, нажмите клавишу 1 и удерживайте ее до обнуления индикации. |
| Автоматическое обнуление параметров поездки – автоматическое обнуление при превышении объема памяти. |
 Счетчик суммарного пробега |
 Пробег за поездку |
 Количество израсходованного топлива с момента последнего обнуления показаний бортового компьютера. |
 Средний расход топлива с момента последнего обнуления показаний бортового компьютера. Значение отображается на дисплее после прохождения автомобилем 400 м пути с учетом пройденного расстояния и количества израсходованного топлива с момента последнего обнуления показаний. |
 Предполагаемый запас хода по топливу При расчете запаса хода учитывается средний расход топлива с момента последнего обнуления расчетных показателей. Значение отображается на дисплее после прохождения автомобилем около 400 м пути. |
 Пройденный путь с момента последнего обнуления расчетных показателей. |
 Средняя скорость с момента последнего обнуления показаний. Значение отображается на дисплее после прохождения автомобилем около 400 м пути. |
| Данные из руководства пользователя Лада Ларгус 1 |
Когда я рассматриваю значки на панели приборов Лада Ларгус 1 (2012-2024), мне всегда важно понимать, какую информацию они передают водителю. Каждый символ играет свою роль и помогает оценить состояние автомобиля в реальном времени. Например, значок аккумулятора указывает на возможные проблемы с зарядом, а индикатор температуры двигателя сигнализирует о его перегреве. Такие детали позволяют избежать серьезных поломок и продлить срок службы машины.
Бортовой компьютер Лада Ларгус представляет собой важный инструмент, предоставляющий водителю исчерпывающую информацию о различных параметрах работы автомобиля. Он отображает показатели расхода топлива, температуры, пробега и многие другие важные данные. Иногда отображаемая на дисплее информация может быть непривычной для новых владельцев, и именно здесь я настоятельно рекомендую обратиться к руководству пользователя, чтобы правильно интерпретировать его содержимое и избежать ненужного беспокойства.
Кроме того, я всегда обращаю внимание на значки, которые могут сигнализировать о необходимости обслуживания или ремонта. Например, лампа, указывающая на необходимость проверки системы тормозов, требует немедленного внимания. Зная значение каждого светового индикатора, я могу своевременно реагировать на возникающие проблемы, обеспечивая тем самым безопасность как свою, так и остальных участников дорожного движения.
После обновления 2021- н.в.

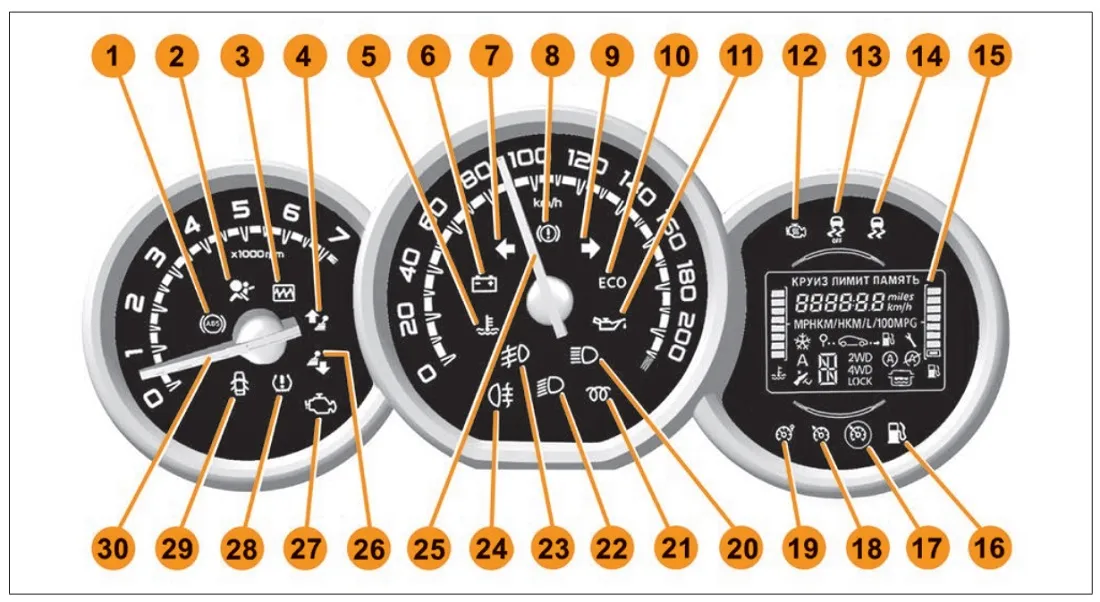

Значки на панели
1 – сигнализатор антиблокировочной системы тормозов Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования») Если сигнализатор загорается во время движения автомобиля, это свидетельствует о неисправности антиблокировочной системы В таком случае тормозная система работает как на автомобиле, не оснащенном системой АБС. |
2 – сигнализатор системы подушки безопасности Загорается при включении зажигания (режим «самотестирования») При исправной системе надувных подушек безопасности он погаснет примерно через несколько секунд после включения зажигания. Если он не загорается, не гаснет или загорается во время движения автомобиля, это указывает на неисправность в системе подушки безопасности. ПРЕДУПРЕЖДЕНИЕ! При возникновении аварийной ситуации система подушки безопасности может не сработать. Необходимо как можно скорее обратиться к дилеру LADA для устранения неисправности. |
 3 – многофункциональный сигнализатор Загорается при включении зажигания и гаснет после пуска двигателя (режим «самотестирования»). При некоторых неисправностях сигнализатор может загореться вместе с другими сигнализаторами Загорание сигнализатора может сопровождаться звуковым сигналом. ВНИМАНИЕ! В целях безопасности при загорании этого сигнализатора остановитесь как можно скорее с соблюдением ПДД, заглушите двигатель и обратитесь к дилеру LADA для устранения неисправности. |
 4 – индикатор переключения высшей передачи Загорается при движении автомобиля в качестве рекомендации для перехода на высшую передачу. ВНИМАНИЕ! Работа функции «Подсказчик переключения передач» регламентирована законодательными нормами и обеспечивается на горизонтальной местности или на дорогах с небольшим уклоном после завершения обкатки автомобиля. |
5 – сигнализатор перегрева охлаждающей жидкости. Загорается при включении зажигания и затем гаснет (режим «самотестирования»). Если сигнализатор загорается во время движения автомобиля, это свидетельствует о превышении рабочего диапазона температуры охлаждающей жидкости. ВНИМАНИЕ! Продолжительное движение с горящим сигнализатором может привести к выходу двигателя из строя в результате перегрева. Остановитесь как можно скорее с соблюдением ПДД и дайте двигателю поработать несколько минут на холостом ходу. Если сигнализатор не гаснет, заглушите двигатель и обратитесь к дилеру LADA для устранения неисправности. |
6 – сигнализатор разряда аккумуляторной батареи Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Загорание сигнализатора при работающем двигателе означает нарушение нормальной работы системы электропитания автомобиля и указывает на неисправность системы зарядки аккумулятора, слабое натяжение/обрыв ремня привода генератора или неисправность самого генератора. ВНИМАНИЕ! Остановитесь с соблюдением ПДД, заглушите двигатель и обратитесь к дилеру LADA для устранения неисправности. |
 7 – индикатор указателей левого поворота Загорается в прерывистом режиме при включении указателей левого поворота, а также при включении аварийной сигнализации. |
 8 – cигнализатор «Отказ тормоза». Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Мигающий режим сигнализатора указывает на включенный стояночный тормоз. Горящий постоянно сигнализатор указывает на низкий уровень тормозной жидкости в бачке гидропривода тормозов. ПРЕДУПРЕЖДЕНИЕ! Запрещается эксплуатация автомобиля при постоянно горящем сигнализаторе. Если сигнализатор загорелся во время движения автомобиля, остановитесь как можно скорее с соблюдением ПДД, заглушите двигатель и проверьте уровень тормозной жидкости в бачке гидропривода тормозов (см. раздел «Уровень рабочей жидкости в тормозной системе»). Обратитесь к дилеру LADA для устранения неисправности. Доставку автомобиля к дилеру LADA осуществляйте эвакуатором. |
 9 – индикатор указателей правого поворота Загорается в прерывистом режиме при включении указателей правого поворота, а также при включении аварийной сигнализации |
 10 – индикатор режима работы «ECO» для оптимизации расхода топлива. Не используется. |
11 – cигнализатор давления моторного масла Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Если сигнализатор горит постоянно после пуска двигателя, а также загорелся во время движения (и сопровождается коротким двойным звуковым сигналом) – это свидетельствует об опасном падении давления масла в системах двигателя. ВНИМАНИЕ! Эксплуатация автомобиля при горящем сигнализаторе может привести к серьезным повреждениям и выходу двигателя из строя. Остановитесь как можно скорее с соблюдением ПДД, заглушите двигатель и проверьте уровень масла в двигателе (см. раздел «Уровень масла в двигателе»). Обратитесь к дилеру LADA для устранения неисправности. |
 12 – индикатор подогревателя двигателя. Не используется. |
 13 – сигнализатор системы электронного контроля устойчивости «ESC OFF». Не используется. |
 14 – сигнализатор системы электронного контроля устойчивости «ESC». Не используется. |
| 15 – дисплей бортового компьютера. См раздел «Бортовой компьютер» |
16 – сигнализатор низкого уровня топлива Загорается при включении зажигания примерно через 2 секунды и затем гаснет (режим «самотестирования»). Загорание сигнализатора при работающем двигателе означает, что уровень топлива в баке крайне низок и необходимо произвести дозаправку во избежание перебоев в работе двигателя. Если сигнализатор загорается при движении и раздается непродолжительный звуковой сигнал, как можно скорее заправьте топливный бак. С момента первого загорания сигнализатора Вы сможете проехать около 50 км. ПРЕДУПРЕЖДЕНИЕ! Никогда не допускайте полной выработки топлива. Это может привести к аварийной ситуации на дороге по причине неожиданной для других участников движения остановки Вашего автомобиля. |
 17 – индикатор регулятора скорости См раздел «Системы «Круиз-контроль» и «Ограничитель скорости». |
 18 – индикатор «Круиз-контроль» См. раздел «Системы «Круиз-контроль» и «Ограничитель скорости» |
 19 – индикатор «Ограничитель скорости» См. раздел «Системы «Круиз-контроль» и «Ограничитель скорости». |
20 – индикатор включения дальнего света фар Загорается при включении дальнего света фар. См раздел «Подрулевой переключатель». |
 21 – индикатор предпускового подогрева двигателя Не используется. |
22 – индикатор включения ближнего света фар Загорается при включении ближнего света фар См раздел «Подрулевой переключатель». |
23 – индикатор включения передних противотуманных фар Загорается при включении передних противотуманных фар. См раздел «Подрулевой переключатель». |
24 – индикатор включения задних противотуманных фонарей Загорается при включении задних противотуманных фонарей. См раздел «Подрулевой переключатель». |
| 25 – стрелка спидометра Показывает скорость движения автомобиля в км/ч. В вариантном исполнении при превышении скорости 120 км/ч каждые 30 секунд раздается звуковой сигнал длительностью около 10 секунд. |
 26 – индикатор переключения низшей передачи Загорается при движении автомобиля в качестве рекомендации для перехода на низшую передачу. ВНИМАНИЕ! Работа функции «Подсказчик переключения передач» регламентирована законодательными нормами и обеспечивается на горизонтальной местности или на дорогах с небольшим уклоном после завершения обкатки автомобиля. |
27 – сигнализатор «Проверьте двигатель» Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Загорание сигнализатора или его мигание при работающем двигателе указывает на наличие неисправности в системе управления двигателем, требующей обязательного устранения. ВНИМАНИЕ! Эксплуатация автомобиля с горящим или мигающим сигнализатором «Проверьте двигатель» может привести к выходу из строя системы управления двигателем, увеличению расхода топлива и ухудшению динамичности автомобиля. Обратитесь к дилеру LADA для устранения неисправности. |
 28 – сигнализатор «Аварийное давление в шинах» Не используется. |
29 – сигнализатор «Открытые двери» Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Загорание сигнализатора при работающем двигателе означает, что двери автомобиля открыты или закрыты неплотно. ПРЕДУПРЕЖДЕНИЕ! При загорании этого сигнализатора запрещается начинать движение автомобиля. |
| 30 – стрелка тахометра Показывает частоту вращения коленчатого вала двигателя (х1000 мин-1). Чтобы узнать число оборотов двигателя в минуту, нужно умножить число, на которое показывает стрелка на 1000 Нахождение стрелки тахометра в зоне шкалы красного цвета предупреждает о повышенной частоте вращения двигателя. Во избежание повреждения двигателя его максимальная частота вращения ограничена программно-электронной системой управления двигателя. |
| Данные из руководства пользователя Лада Ларгус 1 2021 |
Бортовой компьютер
Функции бортового компьютера индицируются на дисплее бортового компьютера (рис. 3.3.1).  Управление бортовым компьютером осуществляется с помощью кнопок на торце правого подрулевого рычага (рис. 3.3.2).  |
| При коротких нажатиях на кнопки «Вверх» или «Вниз» правого подрулевого переключателя на дисплее бортового компьютера последовательно отображается следующая информация: * В условиях недостаточного обдува датчика температуры окружающей среды (на стоянке, при движении в «пробке» и т.п. ) возможно |
| Обнуление счетчиков пробега за поездку и обнуление других параметров Для обнуления показаний счетчика № 1 пробега за поездку следует кнопками «Вверх» и «Вниз» на правом подрулевом рычаге выбрать в меню бортового компьютера режим B «Счетчик № 1 пробега за поездку» и, нажав любую из кнопок перелистывания «Вверх» или «Вниз», удерживать ее некоторое время. Выбранное значение сначала начнет мигать, а потом произойдет обнуление. Обнуление показаний счетчика № 2 пробега за поездку возможно только вместе с обнулением группы других показаний бортового компьютера: – С «Общий расход топлива»; – D «Средний расход топлива»; – G «Счетчик № 2 пробега за поездку»; – H «Средняя скорость» Т.е. при обнулении одного из этих показаний обнуляется вся группа. Для обнуления группы этих показаний следует кнопками «Вверх» и «Вниз» на правом подрулевом рычаге выбрать в меню бортового компьютера любой из режимов C, D, G, H и, нажав любую из кнопок перелистывания «Вверх» или «Вниз», удерживать ее некоторое время. Выбранное значение сначала начнет мигать, а потом произойдет обнуление всех четырех показаний группы. Кроме того, при превышении максимального значения счетчиков пробега за поездку обнуление параметров происходит автоматически. |
| Объяснение некоторых данных, отображаемых на дисплее после обнуления показаний Чем больше расстояние, пройденное с момента последней операции обнуления, тем стабильнее и достовернее будут показания средней скорости, среднего расхода топлива и запаса хода на оставшемся в баке топливе. На первых нескольких километрах пробега после обнуления расчетных показателей Вы можете заметить, что запас хода на имеющемся в баке топливе увеличивается во время движения. Это происходит из-за того, что учитывается средний расход топлива с момента последнего обнуления показаний. Средний расход топлива может уменьшаться в следующих случаях: • автомобиль закончил разгон; • температура двигателя достигла нормы (а обнуление расчетных показателей было произведено при холодном двигателе); • Вы выехали из города с интенсивным движением на свободную загородную дорогу |
| Настройка часов на дисплее бортового компьютера (в вариантном исполнении) Коротким нажатием любой из кнопок «Вверх» и «Вниз» на правом подрулевом рычаге перейдите в режим L индикации текущего времени на дисплее бортового компьютера. При нажатии и удерживании любой из кнопок «Вверх» или «Вниз» более 3 с часы переходят в режим коррекции времени, при этом начинают мигать разряды часов (разряды минут не мигают). Однократное и короткое нажатие на кнопку «Вверх» или «Вниз» приведет к изменению показаний на один час. При нажатии и длительном удерживании кнопки «Вверх» или «Вниз» происходит ускоренное изменение значений часа до нужного текущего показания. Если после корректировки часов в течение 5 с не нажимать кнопки, то часы автоматически перейдут в режим коррекции минут, при этом разряды минут начинают мигать (разряды часов не мигают). Однократное и короткое нажатие на кнопку «Вверх» или «Вниз» приведет к изменению показаний на одну минуту. При нажатии и длительном удерживании кнопки «Вверх» или «Вниз происходит ускоренное изменение значений минут до нужного текущего показания. Если после корректировки минут в течение 5 с не нажимать кнопки, то часы автоматически перейдут из режима коррекции в режим индикации текущего времени. |

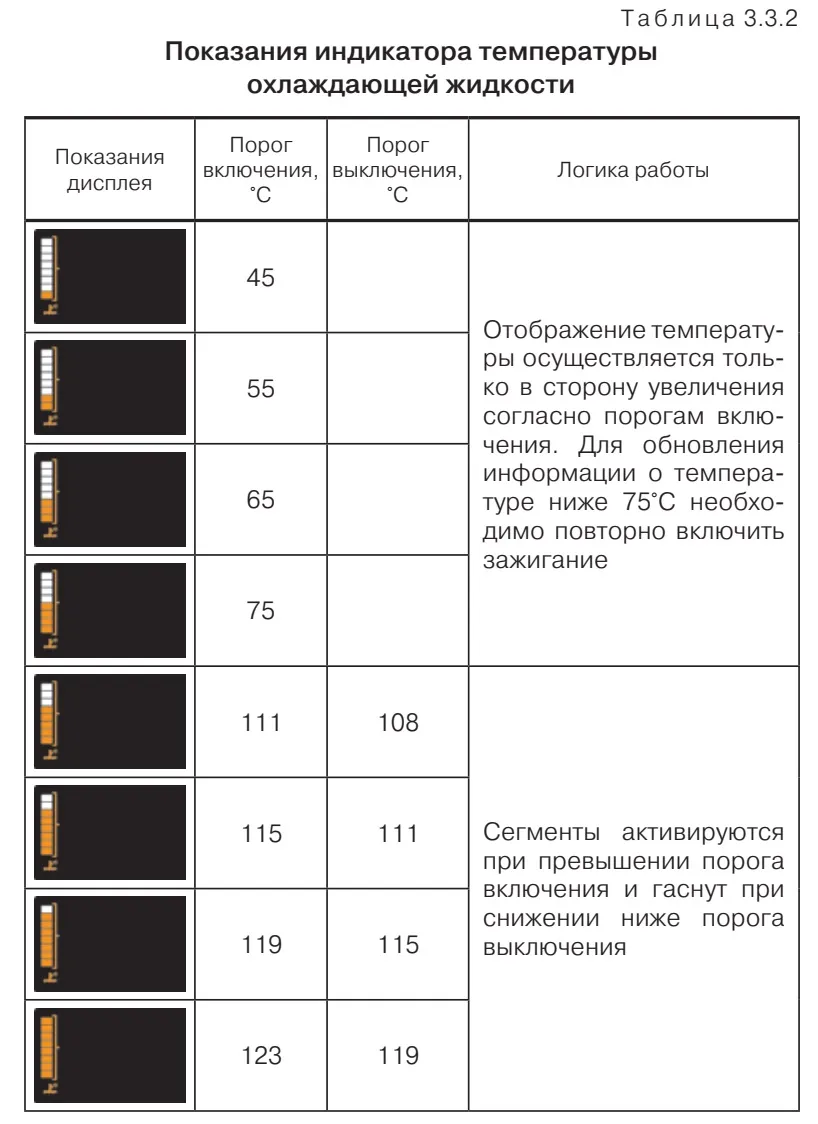

| Отображение температуры охлаждающей жидкости Отображение температуры охлаждающей жидкости осуществляется только при включенном зажигании. Логика работы индикатора приведена в таблице 3.3.2  |
| Данные из руководства пользователя Лада Ларгус 1 2021 |
Если данный материал оказался полезным, пожалуйста, оставьте комментарий. Если же он не удовлетворил ваши ожидания или содержит ошибки, дайте знать об этом.
Вопросы по теме
Как правильно интерпретировать мигание значка двигателя на панели приборов Лада Ларгус?
Если значок двигателя на панели приборов начинает мигать, это может указывать на проблему с системой впрыска или зажигания. Важно остановить автомобиль и провести диагностику, так как продолжение движения может привести к серьезным повреждениям двигателя. Рекомендуется обратиться в сервисный центр для детального обследования.
Что означают символы на бортовом компьютере Лада Ларгус, и как они помогают водителю?
Символы на бортовом компьютере Лада Ларгус предоставляют водителю важную информацию об состоянии автомобиля. Например, индикатор уровня топлива может помочь планировать заправки, а значки, связанные с температурой двигателя, предупреждают о перегреве. Эти визуальные подсказки позволяют водителю избегать неприятных ситуаций на дороге и поддерживать безопасность.
Какие действия следует предпринять при появлении значка тормозов на панели приборов Лада Ларгус?
Если на панели приборов загорелся значок тормозов, это может указывать на несколько проблем: недостаток тормозной жидкости, износ тормозных колодок или неисправность в системе ABS. Важно немедленно проверить уровень тормозной жидкости, а также убедиться, что система работает корректно. Если значок продолжает гореть, необходимо обратиться в сервисный центр для диагностики.
