Расшифровка значков на панели приборов Лада Приора 2007-2015 и функции бортового компьютера

В данном материале представлена подробная расшифровка символов, отображаемых на панели приборов модели Лада Приора, выпущенной в период с 2007 по 2015 год. Вначале представлены схемы различных комбинаций приборов, а затем приведена таблица с описанием значений всех пиктограмм. Также включено описание функционала бортового компьютера Lada Priora.

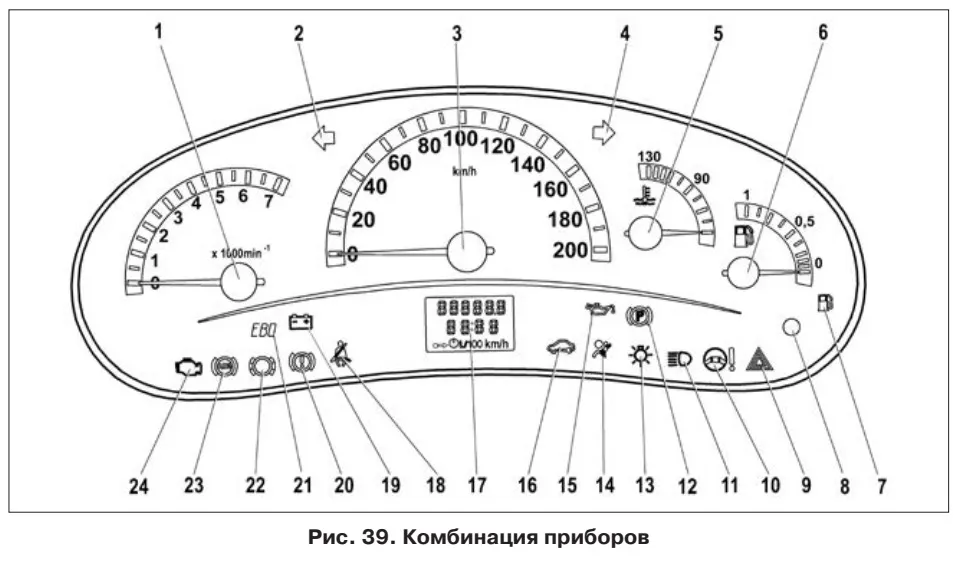

Значки на панели Лада Приора (1)

Значки на панели приборов Лада Приора 2007-2015

1 – тахометр Показывает частоту вращения коленчатого вала двигателя Зона шкалы красного цвета – опасный для двигателя режим работы Не допускайте превышения максимально разрешенных оборотов двигателя (порог – 6000 мин-1) ВНИМАНИЕ! Работа двигателя в опасном режиме запрещается.

2 – сигнализатор указателей левого поворота Загорается зеленым мигающим светом при включении указателей левого поворота со звуковым подтверждением сигнала зуммером

3 – спидометр Показывает скорость движения автомобиля.

4 – сигнализатор указателей правого поворота Загорается зеленым мигающим светом при включении указателей правого поворота.

5 – указатель температуры охлаждающей жидкости Если стрелка указателя вступает в красную зону, то раздается сигнал зуммера, который будет повторяться, пока стрелка указателя не выйдет из красной зоны ВНИМАНИЕ! Запрещается эксплуатация автомобиля с перегретым двигателем, когда стрелка указателя находится в красной зоне. Автомобиль должен быть доставлен к дилеру LADA для определения и устранения причины перегрева двигателя.

6 – указатель уровня топлива Переход стрелки в красную зону шкалы или загорание сигнализатора резерва топлива указывает, что основной запас топлива израсходован, рекомендуется дозаправка.

7 – сигнализатор резерва топлива Загорается оранжевым светом при необходимости дозаправки во избежание перебоев в работе двигателя. Загорание сигнализатора сопровождается прерывистым (2 кратковременных включения) сигналом зуммера. ВНИМАНИЕ! Никогда не допускайте полной выработки топлива. Это увеличивает износ узлов топливной системы и может привести к аварийной ситуации на дороге из­-за неожиданной остановки Вашего автомобиля, а также к перегреву и повреждению нейтрализатора.

8 – кнопка переключения режимов индикации и сброса показаний счетчика суточного пробега

9 – сигнализатор аварийной сигнализации Загорается красным мигающим светом при включении аварийной световой сигнализации.

10 – сигнализатор электроусилителя руля Загорается оранжевым светом при включении зажигания и после запуска двигателя гаснет. ВНИМАНИЕ! Во всех других случаях загорание сигнализатора свидетельствует о возникновении неисправности, устранение которой необходимо проводить только у дилера LADA.

11 – сигнализатор дальнего света фар Загорается синим светом при включении дальнего света фар.

12 – сигнализатор стояночного тормоза Загорается красным светом при задействованном стояночном тормозе. ВНИМАНИЕ! Во избежание прилипания или примерзания тормозных колодок к барабанам (особенно в весенне-осенний период времени года) не оставляйте автомобиль на длительной стоянке с включенным стояночным тормозом.

13 – сигнализатор включения наружного освещения Загорается зеленым светом при включении габаритных огней или света фар.

14 – сигнализатор подушки безопасности Загорается оранжевым светом при включении зажигания и через 3–4 секунды гаснет. ВНИМАНИЕ! Во всех других случаях загорание сигнализатора свидетельствует о возникновении неисправности, обратитесь к дилеру LADA для ее устранения Устранение необходимо проводить только у дилера LADA.

15 – сигнализатор аварийного давления масла Загорается красным светом при включении зажигания и после запуска двигателя гаснет. Обязательно контролируйте загорание сигнализатора при включении зажигания! Если сигнализатор не загорается, это указывает на неисправность датчика аварийного давления масла или электропроводки, или на повреждение самого сигнализатора. При работающем двигателе загорание сигнализатора, сопровождаемое непрерывным (5 секунд) сигналом зуммера, указывает на недостаточное давление в системе смазки двигателя – проверьте уровень масла и отсутствие его утечек из двигателя. ВНИМАНИЕ! В случае загорания сигнализатора аварийного давления масла, немедленно прекратите движение, заглушите двигатель и обратитесь к дилеру LADA для устранения неисправности, т к недостаточное давление в системе смазки приведет к выходу двигателя из строя.

16 – сигнализатор системы иммобилизации Загорается или мигает оранжевым светом и отображает состояние системы иммобилизации и режим охраны автомобиля.

17 – жидкокристаллический индикатор Верхняя строка отображает по выбору общий или суточный пробег, а средняя строка – функции бортового компьютера с мнемоникой в нижней строке.

18 – сигнализатор непристегнутых ремней безопасности Загорается красным светом при включении зажигания, если не пристегнут ремень безопасности водителя. Загорание сигнализатора сопровождается сигналом зуммера в течение 90 секунд. Имеется возможность заблокировать сигнализатор на одну поездку, если в течение 10 секунд при включенном зажигании и скорости автомобиля, равной 0, произвести двукратное пристёгивание и отстёгивание ремня безопасности водителя. Аннулирование блокировки на одну поездку происходит после выключения зажигания более, чем на 60 секунд. Имеется возможность заблокировать сигнализатор долгосрочно, если при включенном зажигании и нажатой кнопке сброса одометра (при скорости автомобиля, равной 0) в течение 10 секунд произвести двукратное пристёгивание и отстёгивание ремня безопасности водителя. Аннулировать долгосрочную блокировку возможно, если при включенном зажигании и нажатой кнопке сброса одометра (при скорости автомобиля, равной 0) в течение 15 секунд произвести трёхкратное пристёгивание и отстёгивание ремня безопасности водителя. ПРЕДУПРЕЖДЕНИЕ При движении обязательно пристёгивайтесь ремнём безопасности и не перевозите не пристёгнутых ремнём безопасности пассажиров!

19 – сигнализатор разряда аккумуляторной батареи Загорается красным светом при включении зажигания и после запуска двигателя гаснет. Если сигнализатор не загорается, включается (в вариантном исполнении) прерывистый сигнал зуммера (выключается через 30 секунд или после выключения зажигания). Обязательно контролируйте загорание сигнализатора при включении зажигания! Если сигнализатор не загорается, это указывает на неисправность системы зарядки аккумулятора или повреждение самого сигнализатора. При работающем двигателе загорание сигнализатора, сопровождаемое прерывистым (5 кратковременных включений) сигналом зуммера, может указывать на слабое натяжение или обрыв ремня привода генератора или неисправность самого генератора. ВНИМАНИЕ! Во всех этих случаях, во избежание внезапного отказа автомобиля, вызванного разрядкой аккумулятора, необходимо обратиться к дилеру LADA для устранения неисправности. При эксплуатации штатного электрооборудования автомобиля и установке дополнительного электрооборудования необходимо учитывать время и режимы его работы, с целью недопущения разряда АКБ.

20 – сигнализатор «Отказ тормоза» Загорается красным светом на 4 секунды при включении зажигания для проверки исправности цепи и контрольной лампы. ПРЕДУПРЕЖДЕНИЕ Запрещается эксплуатация автомобиля при постоянно горящем сигнализаторе В этом случае необходимо обратиться к дилеру LADA.

21 – сигнализатор ЕВD (в вариантном исполнении). Загорается красным светом при включении зажигания и через несколько секунд гаснет (режим самотестирования). ПРЕДУПРЕЖДЕНИЕ Запрещается эксплуатация автомобиля при постоянно горящем сигнализаторе. В этом случае необходимо обратиться к дилеру LADA.

22 – сигнализатор отключения подушки безопасности переднего пассажира (в вариантном исполнении).

23 – сигнализатор АВS (в вариантном исполнении). Загорается оранжевым светом при включении зажигания и через несколько секунд гаснет (режим самотестирования)/ ВНИМАНИЕ! Во всех других случаях загорание сигнализатора свидетельствует о возникновении неисправности, устранение которой необходимо проводить только у дилера LADA.

24 – сигнализатор «Двигатель» Загорается оранжевым светом при включении зажигания и после запуска двигателя гаснет. При работающем двигателе загорание сигнализатора свидетельствует о возникновении неисправности, но это не означает, что двигатель должен быть немедленно остановлен – контроллер системы управления двигателем имеет резервные режимы, позволяющие двигателю работать в условиях, близких к нормальным. Рекомендуется в этом случае движение продолжать в щадящем режиме. ВНИМАНИЕ! Тем не менее, причина неисправности должна быть устранена у дилера LADA как можно быстрее. При работающем двигателе загорание сигнализатора «Двигатель» в мигающем режиме свидетельствует о наличии пропусков воспламенения топливной смеси, которые могут привести к перегреву и повреждению нейтрализатора. ВНИМАНИЕ! При наличии пропусков воспламенения нужно принять меры по их устранению в кратчайшие сроки и необходимо обратиться к дилеру LADA.

Данные из руководства пользователя Лада Приора

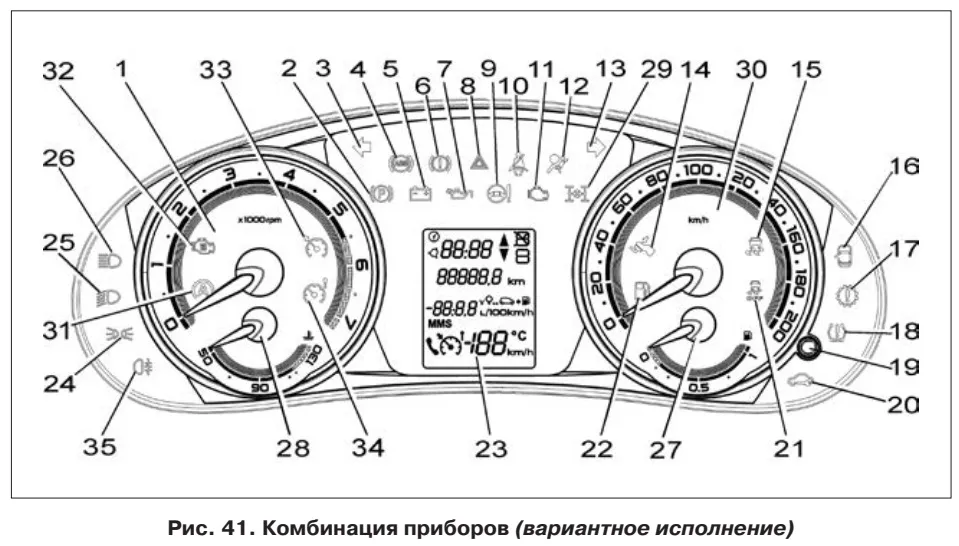

Значки на щитке (2)

Значки на панели приборов Лада Приора 2007-2015 (вариантное исполнение)

1 – тахометр

2 — сигнализатор стояночного тормоза

3 – сигнализатор указателей левого поворота

4 – сигнализатор АВS

5 – сигнализатор разряда АКБ

6 – сигнализатор «Отказ тормоза»

7 – низкое давление масла в двигателе

8 – аварийная сигнализация

9 – неисправность ЭУРУ (электроусилитель рулевого управления)

10 – не пристегнуты ремни безопасности

11 – неисправность двигателя

12 – неисправность системы управления подушками безопасности

13 – сигнализатор указателей правого поворота

14 – педальная регулировка Сигнализатор загорается красным светом

15 – сигнализатор ESC Сигнализатор системы электронной курсовой устойчивости (динамической стабилизации) автомобиля. Загорается желтым светом при включении зажигания на время, примерно 2 секунды, и гаснет по окончании режима самотестирования системы ABS­ESC. При движении автомобиля загорается и мигает с частотой 2-3 раза в секунду в случае срабатывания функции электронного контроля устойчивости или противобуксовочной функции.

16 – незакрытые двери Сигнализатор загорается красным светом, если открыта дверь водителя или (в вариантном исполнении) какая-либо из пассажирских дверей автомобиля.

17 – неисправность трансмиссии

18 – неисправность шины Сигнализатор аварийного снижения давления в шинах (в вариантном исполнении). Загорается желтым светом при снижении давления в шинах.

19 – кнопка переключения режимов индикации и сброса показаний счетчика суточного пробега

20 – состояние иммобилизатора

21 – сигнализатор ESC OFF Сигнализатор ESC/OFF загорается желтым светом после принудительного отключения функции электронного контроля устойчивости или противобуксировочной функции и гаснет после включения функций. ВНИМАНИЕ! Во всех других случаях загорание сигнализатора свидетельствует о возникновении неисправности, устранение которой необходимо проводить только у дилера LADA.

22 – резерв топлива

23 – жидкокристаллический индикатор (см описание ниже)

24 – состояние наружного освещения (габаритные огни)

25 – состояние фар ближнего света Сигнализатор загорается зеленым светом при включении ближнего света фар.

26 – состояние фар дальнего света

27 – указатель уровня топлива

28 – указатель температуры охлаждающей жидкости

29 – резерв

30 – спидометр

31 – старт­стоп Сигнализатор загорается зеленым светом

32 – резерв

33 – круиз­-контроль (см. описание ниже)

34 – ограничитель скорости (см. описание ниже)

35 – задние противотуманные огни Сигнализатор загорается желтым светом

Данные из руководства пользователя Лада Приора

Бортовой компьютер

Бортовой компьютер Лада Приора 2007-2015 (вариантное исполнение)

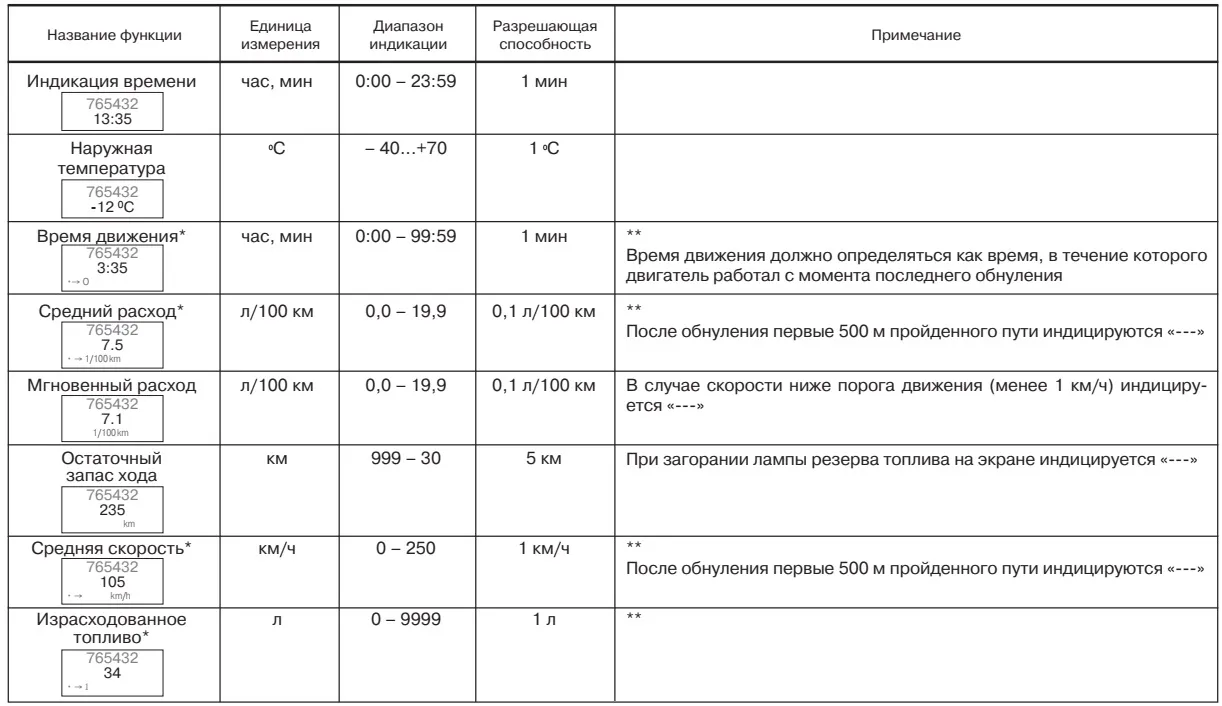

Жидкокристаллический индикатор На верхней строке индицируются счетчики общего или суточного пробега (по выбору). Для переключения между режимами индикации («по кольцу») используется кнопка переключения режимов индикации и сброса показаний счетчика суточного пробега в комбинации приборов (поз. 8, рис. 39 и поз. 19, рис. 41). Если индицируется счетчик суточного пробега, то для его обнуления нажмите и удерживайте кнопку переключения режимов индикации и сброса показаний счетчика суточного пробега. На средней строке индицируются функции бортового компьютера (по выбору). Для переключения между режимами индикации и управления функциями используются клавиша и кнопка на переключателе стеклоочистителей: – кнопка «Reset» 1 (рис 42); – клавиша переключения функций «по кольцу» 2 вперед; – клавиша переключения функций «по кольцу» 2 назад

Установка часов Для перехода в режим установки часов из режима индикации времени нажмите и удерживайте кнопку «Reset» более 3 секунд. В режиме установки времени значения часов и минут начинают мерцать. Установка минут осуществляется путем нажатия клавиши переключения функций «по кольцу» вперед. При коротком удержании клавиши значение минут повышается на «1». Если клавиша удерживается дольше, то повышается значение минут в течение первых 3 секунд с тактом в 1 секунду, а затем с тактом 0,25 секунд (повышение значения минут ускоряется). Установка часов осуществляется соответственно нажатием клавиши переключения функций «по кольцу» назад. При установке минут счетчик секунд обнуляется. Установка часов не влияет на счетчик секунд. Возврат из режима установки времени в режим индикации времени осуществляется коротким нажатием кнопки «Reset». Если в режиме установки часов в течение 60 секунд не нажимается ни одна клавиша, то возврат в режим индикации времени происходит автоматически. Более подробная информация о функциях указана в таблице 2.

Круиз-­контроль и ограничитель скорости В вариантном исполнении автомобиль может оснащаться системой круиз-контроля и ограничителя скорости Круиз-контроль (далее КК) – функция, которая должна автоматически поддерживать заданную постоянную скорость движения автомобиля без участия водителя. Ограничитель скорости (далее ОС) – функция, которая должна автоматически ограничивать предельно допустимую скорость движения автомобиля, заданную непосредственно водителем

* Значения индикации относятся на интервал с момента последнего обнуления ** Одновременное обнуление функций: время движения, средний расход, средняя скорость и израсходованное топливо осуществляется нажатием и удержанием более 3 секунд кнопки «Reset».

Данные из руководства пользователя Лада Приора

Если данная информация оказалась полезной, оставьте свой комментарий. Если же вы обнаружили какие-либо неточности или материал не оправдал ожиданий, обязательно сообщите об этом.

Вопросы по теме

Как отличить обычные сигналы от предупреждений на панели приборов Лада Приора?

На панели приборов Лада Приора существуют как стандартные индикаторы, такие как лампочка аккумулятора или указатель уровня топлива, так и специфические значки предупреждения. Обычные сигналы, как правило, имеют зеленый или желтый цвет, указывающие на работу систем, тогда как предупреждения отображаются в красном цвете. Например, красный значок двигателя сигнализирует о серьезной проблеме, требующей немедленного внимания, тогда как желтый значок системы ABS может указывать на временный сбой. Правильное ориентация в этих цветах поможет избежать серьезных проблем с автомобилем.

Что делать, если на панели приборов Лада Приора горит лампочка «масло»?

Если загорелась лампочка уровня масла на панели приборов, это может означать недостаточный уровень масла в двигателе или его низкое давление. В этом случае следует остановить автомобиль в безопасном месте и проверить уровень масла с помощью щупа. Если уровень масла нормальный, но лампочка все равно горит, возможна неисправность датчика давления масляной системы. В таком случае рекомендуется обратиться в сервисный центр для диагностики и устранения неполадок, чтобы избежать повреждения двигателя.

Можно ли использовать бортовой компьютер Лады Приоры для диагностики различных систем автомобиля?

Да, бортовой компьютер Лады Приоры предоставляет информацию о различных параметрах работы автомобиля, включая уровень топлива, температуру двигателя и состояние системы зарядки. Однако его функционал ограничен, и для полной диагностики систем, таких как ABS или системы управления двигателем, потребуется использовать специальный диагностический сканер. Бортовой компьютер может помочь в основных проверках и контроле состояния автомобиля, но для глубокой диагностики лучше обратиться к специалистам.
